Comprobar el funcionamiento del TAB 4

Este es un tutorial en donde se mostrará cómo verificar con pruebas de laboratorio que un TAB4 esté funcionando correctamente, de esta manera se sabe que todo funciona bien ántes de usarlo en campo.

Importante: El TAB4 debe tener cargada la última versión de firmware.

Materiales necesarios

  • Un TAB4
  • Un equipo Atrack AK7V, AK7s, AL1 o cualquier otro compatible con TAB4.
  • Un generador de funciones.
  • Un multímetro.
  • Un potenciómetro.
  • Una punta de temperatura 1-wire.
  • Una fuente de voltaje de 12V.
  • Una fuente de voltaje de 5V.

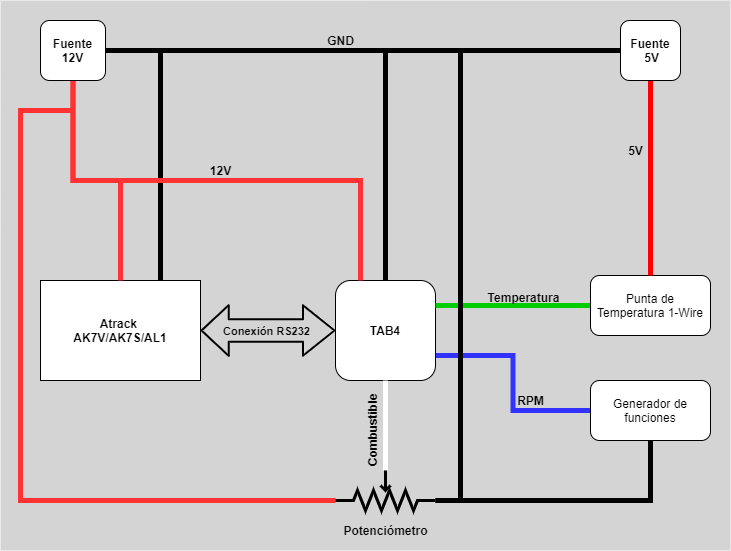

Diagrama de conexión

A continuación se muestra un diagrama de conexión, el cuál servirá para simular las señales que medirá el TAB4 en campo.

Nota: El cable café del TAB4 queda desconectado para esta prueba.

Pruebas de funcionamiento

Cuando se tenga todo conectado tal y como se muestra en la sección de Diagrama de Conexión, se deben seguir los siguientes pasos:

1 - Configuración de Baudrate

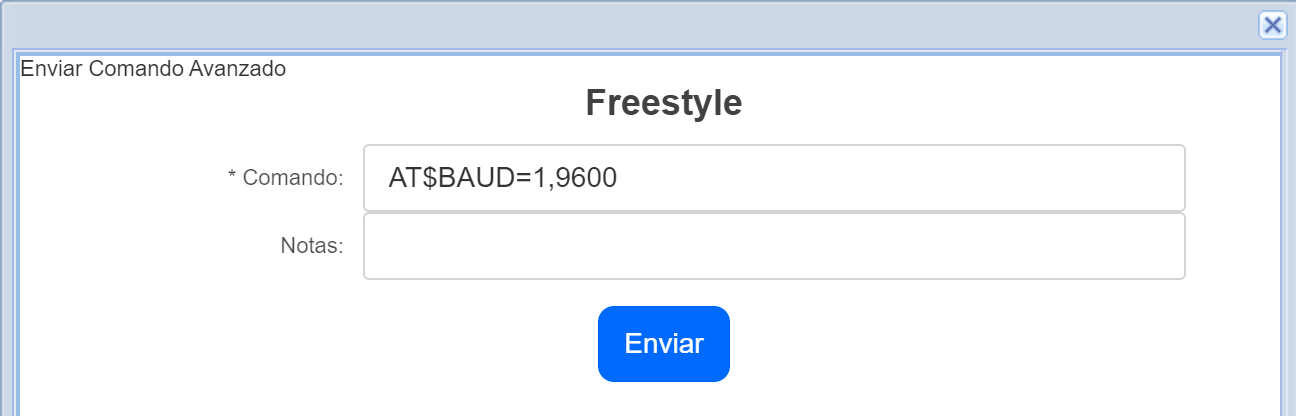

Se debe configurar el baudaje (baud rate) del rastreador Atrack en 9600 bauds. Esto se puede hacer enviando AT$BAUD=1,9600 por comando avanzado:

2 - Comunicación Serial

Se debe verificar la conexión entre el TAB4 y el rastreador Atrack:

  1. Asegurarse de que los cables de la conexión RS232 (TX y RX) estén conectados al rastreador.
  2. Reiniciar el TAB4. Para esto se debe desconectar el cable de alimentación, y luego volver a conectarlo. Es importante que los cables de la conexión RS232 (TX y RX) estén conectados durante el reinicio.

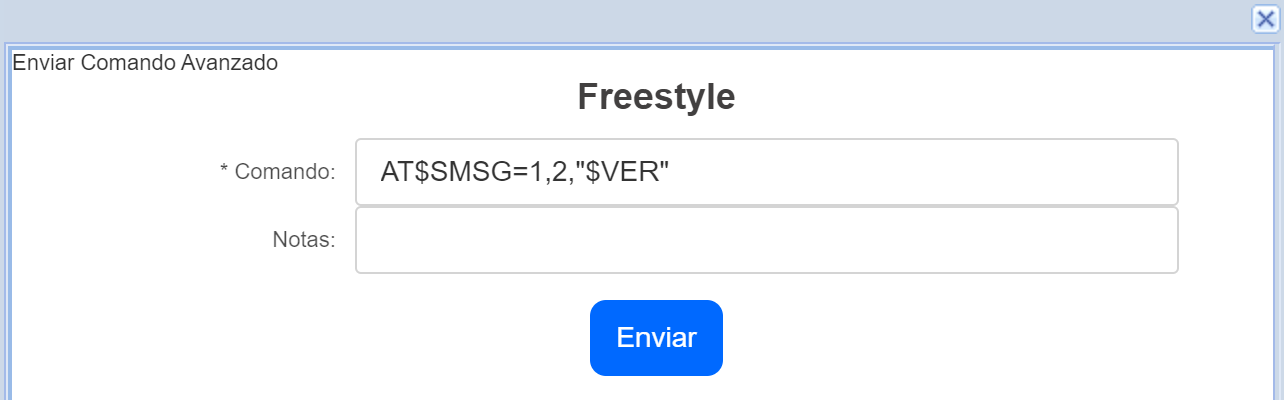

  3. Enviar AT$SMSG=1,2,"$VER" por comando avanzado:

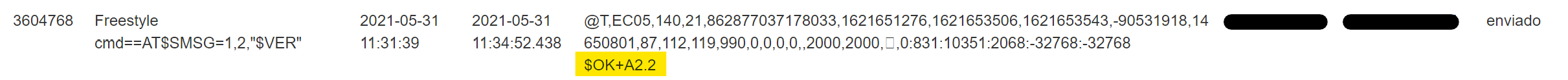

    El TAB4 debe contestar con la versión de firmware que tiene cargada:

Si el comando es respondido, la conexión entre el TAB4 y el rastreador funciona. Si el comando se queda encolado (El equipo no responde) la conexión no es buena. Se debe revisar que los cables TX y RX estén bien soldados, y conectados correctamente.

3 - Lectura de RPM

Se debe verificar la lectura de RPM. Para esto se necesitará un generador de funciones:

  1. Generar una señal cuadrada, con una amplitud de 5V y una frecuencia de 400 Hz. Esta señal debe ir conectada a la punta de RPM del TAB4.
  2. Enviar AT$SMSG=1,2,"$CAL" por medio de comando avanzado. Asegurarse que el equipo responda el comando (igual a como se hizo en el paso 2).
  3. Enviar AT$SMSG=1,2,"$RLS,3000" por medio de comando avanzado. Asegurarse que el equipo responda el comando (igual a como se hizo en el paso 2).
  4. Enviar AT$SMSG=1,2,"$ERA,1" por medio de comando avanzado. Asegurarse que el equipo responda el comando (igual a como se hizo en el paso 2).

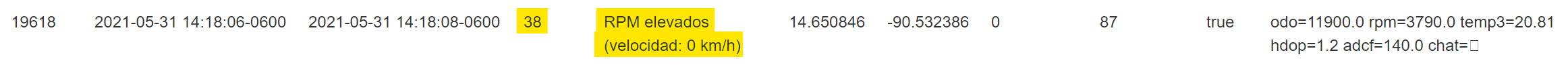

  5. Variar la frecuencia de la señal cuadrada de 400 Hz a 1 KHz (1000 Hz). El TAB4 enviará una alerta de sobre-revolución. Esta puede verse en el log de recuperación como un evento con No. 38:

Si se envía esta alerta, la medición de RPM funciona correctamente. Si no se envía, se debe revisar que la línea de RPM esté bien soldada, y que la señal que produce el generador de funciones vaya de 0V a 5V con una frecuencia entre 8 Hz y 1 KHz.

4 - Lectura de Combustible

Una vez esté funcionando la medición de RPM, se debe verificar la medición de combustible (Lectura de ADC):

  1. La señal del potenciómetro debe estar conectada a la línea de combustible (cable blanco) del TAB4, tal y como se muestra en la sección de Diagrama de Conexión.
  2. Enviar AT$SMSG=1,2,"$GON" por medio de comando avanzado. Asegurarse que el equipo responda el comando (igual a como se hizo en el paso 2).
  3. Con un multímetro asegurarse que el voltaje analógico cambia cuando se rota el potenciómetro.

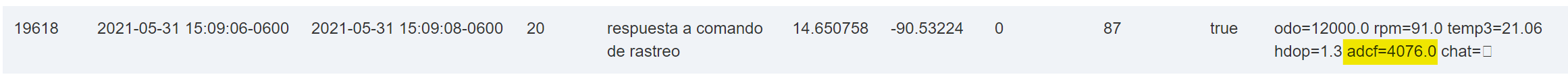

  4. La medición del voltaje deve aparecer en el avl-extra con nombre adcf en cada reporte de posición. Esto se puede ver en el log de recuperación, en la celda de Extra:

    El valor que se encuentra en el avl-extra adcf es el voltaje leido en mV.

Si el valor que se muestra en adcf concuerda con el voltaje medido con el multímetro, la medición de combustible funciona correctamente. Si no aparece ningún valor en adcf, se debe revisar que la línea de combustible esté bien soldada, y que la tierra (GND) del TAB4 y del Potenciómetro estén conectadas entre sí, tal y como se muestra en la sección de Diagrama de Conexión.

5 - Lectura de Temperatura por 1-Wire

Por último, se debe verificar el funcionamiento de la lectura de temperatura de un sensor 1-Wire:

  1. Se debe conectar una punta de temperatura 1-wire, y una fuente de voltaje de 5V, tal y como se muestra en la sección de Diagrama de Conexión.

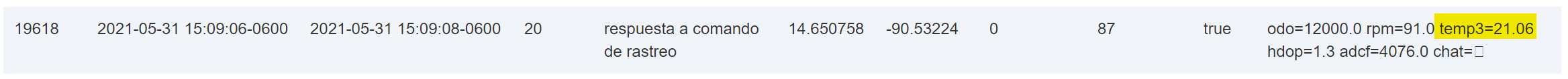

  2. La temperatura medida se adjuntará en cada reporte de posición, en el avl-extra temp1, temp2 o temp3, dependiendo de cuántas puntas de temperatura estén conectadas (se pueden conectar hasta 3 puntas). Esto se puede ver en el log de recuperación, en la celda de Extra:

Si la temperatura aparece en alguno de estos avl-extras, la medición de temperatura por 1-wire funciona correctamente. Si no aparece, se debe revisar que la línea de temperatura esté bien soladada, y que la fuente de 5V esté bien conectada.

Changelog

Revisión Fecha Descripción
1.00 31-05-2021 Inicial
