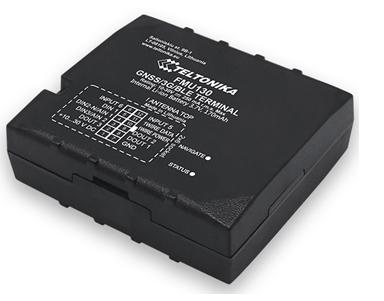

Teltonika - FMU130

Características

  • Dimensiones: 6.5 x 5.66 x 2.06 cm
  • Tecnología celular: 3G
  • Entradas digitales: 3 (tomando en cuenta la línea de ignición)
  • Salidas digitales: 3
  • Entradas analógicas: 2
  • Batería: 170mAh Li-Ion 3.7V
  • Antena GNSS: interna
  • Antena GSM: interna
  • Rango de temperatura: -40°C ~ 85°C
  • Configuración: Starconfig

Características adicionales

Pinout

No. Color Nombre Descripción
1 Rojo VCC Voltaje de alimentación: 10V - 30V
2 Gris Oscuro DOUT3 Salida Digital (3.3A max)
3 Gris AIN2 / DIN3 Entrada analógica 0V - 30V / Entrada digital
4 Verde/Blanco DIN2/AIN1 Entrada digital / Entrada análoga 0V - 30V
5 Amarillo DIN1 Ignición
6 Azul/Blanco TX CAN TX Accesorio LVCAN Teltonika
7 Negro GND Tierra
8 Rojo/Blanco DOUT1 Salida Digital (3.3A max)
9 Morado DOUT2 Salida digital (3.3A max)
10 Azul 1WIRE POWER +3.8V para accesorios 1-Wire
11 Verde 1WIRE DATA Interfaz 1-Wire
12 Amarillo/Blanco RX CAN RX Accesorio LVCAN Teltonika

Indicadores LED

Nombre Color Estado Descripción
Navigation Verde Encendido Sin señal GNSS
Parpadeo lento Operando con normalidad
Apagado Dispositivo sin funcionar o en modo Deep sleep
Parpadeo rápido Se introdujo un nuevo firmware al equipo
Status Verde Parpadeo cada segundo Dispositivo funcionando correctamente
Parpadeo cada dos segundos En modo Sleep
Apagado Dispositivo sin funcionar o reiniciando

Configuración

  1. Destapar el equipo.
  2. Insertar SIM al equipo.
  3. Conectar su batería interna.
  4. Conectar el equipo a una fuente de 10V-30V.

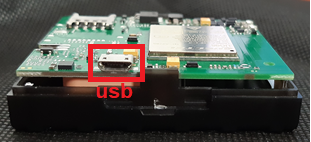

  5. Conectar el cable de configuración micro USB del equipo a la computadora.

    usb

  6. Si el dispositivo no es reconocido contacte a su proveedor de equipos GPS.

  7. Utilice Starconfig para configurar el dispositivo de rastreo.

Instalación

  1. Conectar el cable de alimentación al equipo.
  2. Colocar el equipo en un lugar donde tenga señal GNSS. No exponga el equipo a luz del sol.
  3. Fijar el equipo con algún adhesivo o mecanismo de sujeción.
  4. Conectar el dispositivo al vehículo según la tabla de pinout.

Aplicaciones

1-Wire: iButton

  1. Conectar el equipo por medio del cable serial micro USB a la computadora.

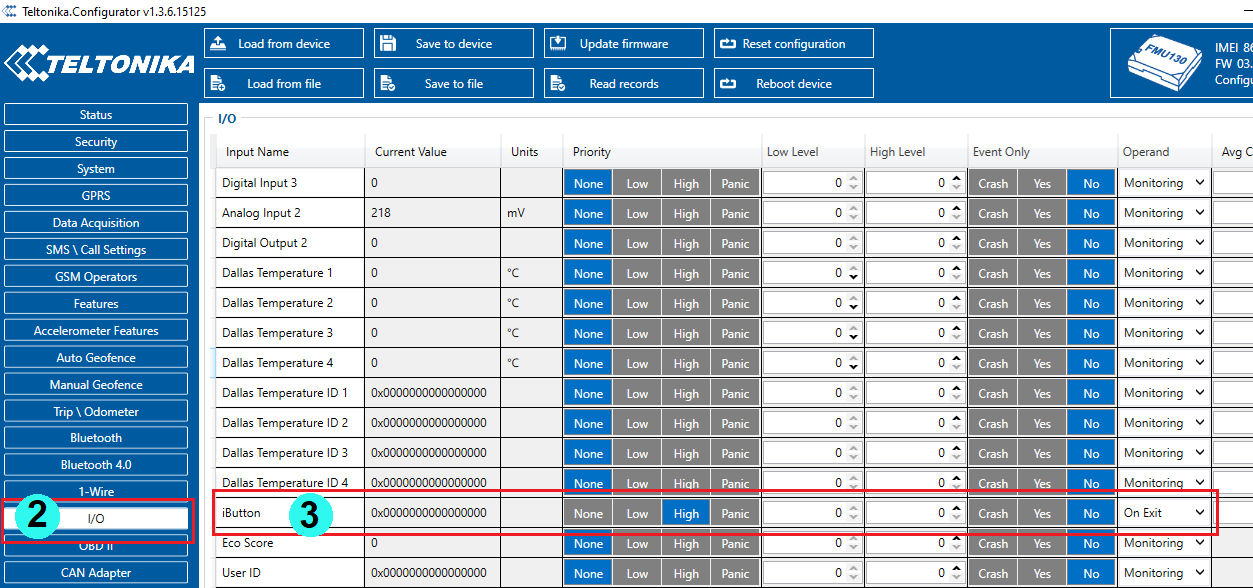

  2. Abrir el programa configurador de Teltonika e ir a los comandos de I/O.

  3. Buscar el parámetro de iButton, asignar prioridad alta (High) y seleccionar la opción "On Exit" en Operand, para que el equipo envíe un reporte cada vez que se coloca un iButton. Las demás opciones dejarlas en default.

1-Wire: Sensor de Temperatura

  1. Conectar el equipo por medio del cable serial micro USB a la computadora.
  2. Abrir el configurador Teltonika e ir a los comandos de I/O.

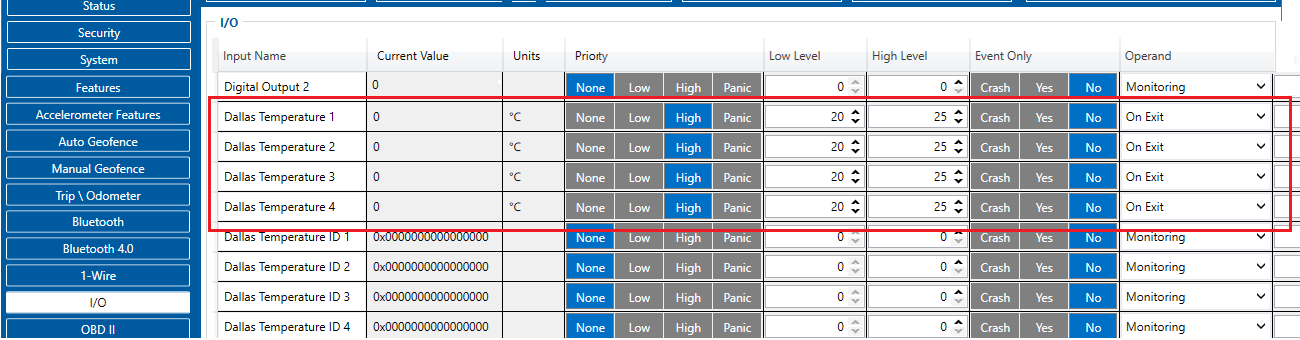

  3. Buscar el parámetro de Dallas Temperature (dependiendo de cuantos sensores se están usando) y asignar prioridad alta (High).
  4. Colocar la opción que se prefiera en Operand. Si se utilizan los operandos "On Exit", "On Entrance" y "On Both" se pueden utilizar rangos definiendo sus límites en "Low level" y "High level".
Operand Uso
On Exit Enviará reporte cuando la temperatura salga del rango
On Entrance Enviará reporte cuando la temperatura entre al rango
On Both Enviará reporte cuando la temperatura entre o salga del rango
Monitoring Esperará a que se envíen otros eventos para adjuntar la temperatura a los reportes
On Change Enviará reporte cuando la temperatura cambie
On Delta Change Enviará reporte cuando el cambio de temperatura sea mayor que el especificado en "High level"

Bluetooth: OBD-II dongle

Configuración

  1. Conectar el equipo por medio del cable serial micro USB a la computadora.
  2. Abrir el configurador Teltonika.

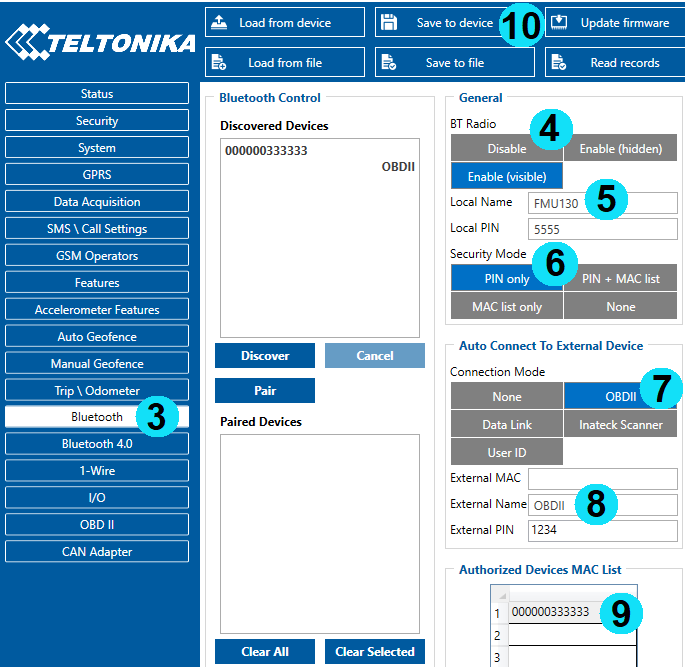

  3. Seleccionar la sección de Bluetooth.
  4. En el parámetro BT Radio habilitar el bluetooth visible (Enable).
  5. Colocar un nombre al bluetooth del equipo.
  6. Elegir el modo de seguridad PIN only.
  7. Elegir el modo de conexión OBDII.
  8. Colocar el nombre del dongle OBD-II y el PIN del mismo.
  9. Colocar la MAC del dongle OBD-II en la lista de Dispositivos MAC autorizados.
  10. Presionar "Save to device".

bluetooth

Pairing

  1. Conectar el dongle OBD-II al vehículo.

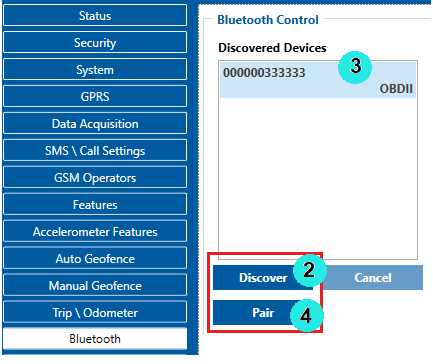

  2. En la pestaña de Bluetooth ir a Discovered devices y presionar Discover para que el equipo encuentre el dongle.
  3. Cuando aparezca la MAC y el nombre del dongle OBD-II, seleccionarlo.

  4. Presionar Pair.

    pairing

  5. Ingresar el PIN del dongle OBD-II en caso sea solicitado por el configurador en una ventana emergente.

Obtener datos del OBD-II

  1. Ir a la pestaña de OBD-II en el configurador Teltonika.

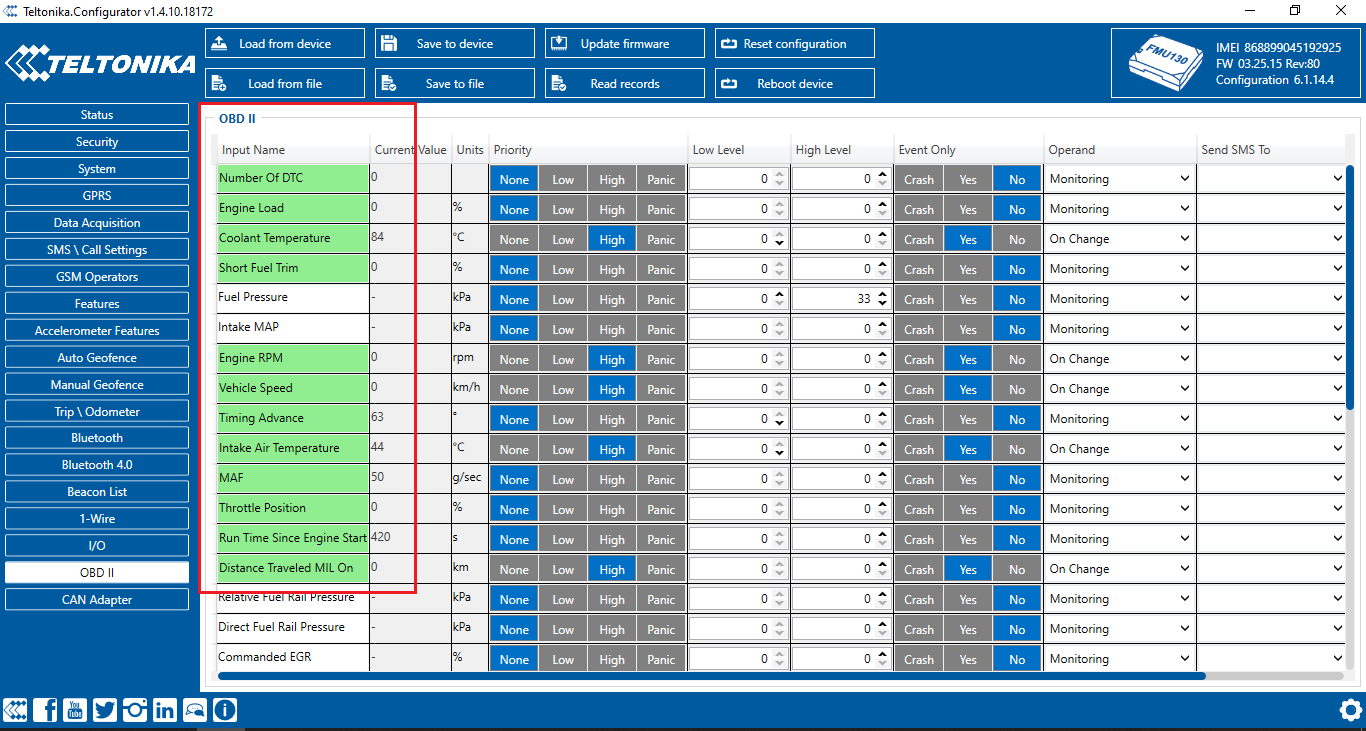

  2. Encender el vehículo y esperar hasta que algunos de los datos se pongan en color verde. Estos datos son los que envía el equipo.

    obd_verde

  3. Configurar la prioridad (envío de datos).

  4. Y la frecuencia de envío de datos en Operand.

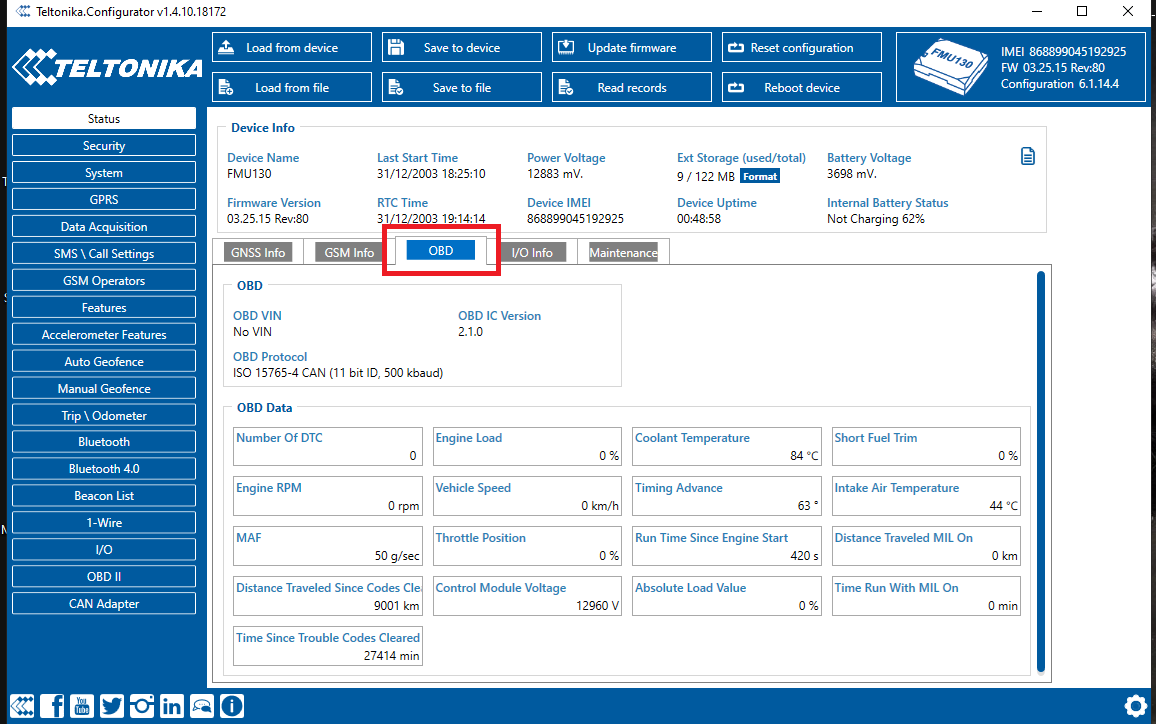

  5. También se pueden comprobar los datos en la pestaña de OBD que aparece en Status.

    obd_status

Changelog

Revisión Fecha Descripción
1.00 20-01-2020 Inicial
1.01 31-01-2020 Se agregó la aplicación de Bluetooth
1.02 07-10-2020 Se agregó el lector de ECU LV-CAN200
1.03 03-08-2022 Se agrego el sensor Teltonika EyeSensor
