Teltonika - Eye Sensor

Caracteristicas

  • Dimensiones: 56.6 x 38 x 13 mm
  • Beacon id
  • Medición de temperatura, humedad, movimiento y detección de imán.
  • Sensor de temperatura: -20 a 60°C
  • Sensor de humedad: 0 – 100 %RH
  • Rango de transmisión: 80 m (campo abierto)
  • Bluetooth 4.2
  • Batería de hasta 5 años
  • Certificación IP68

Configuración del sensor

  1. Instalar la aplicación mobil

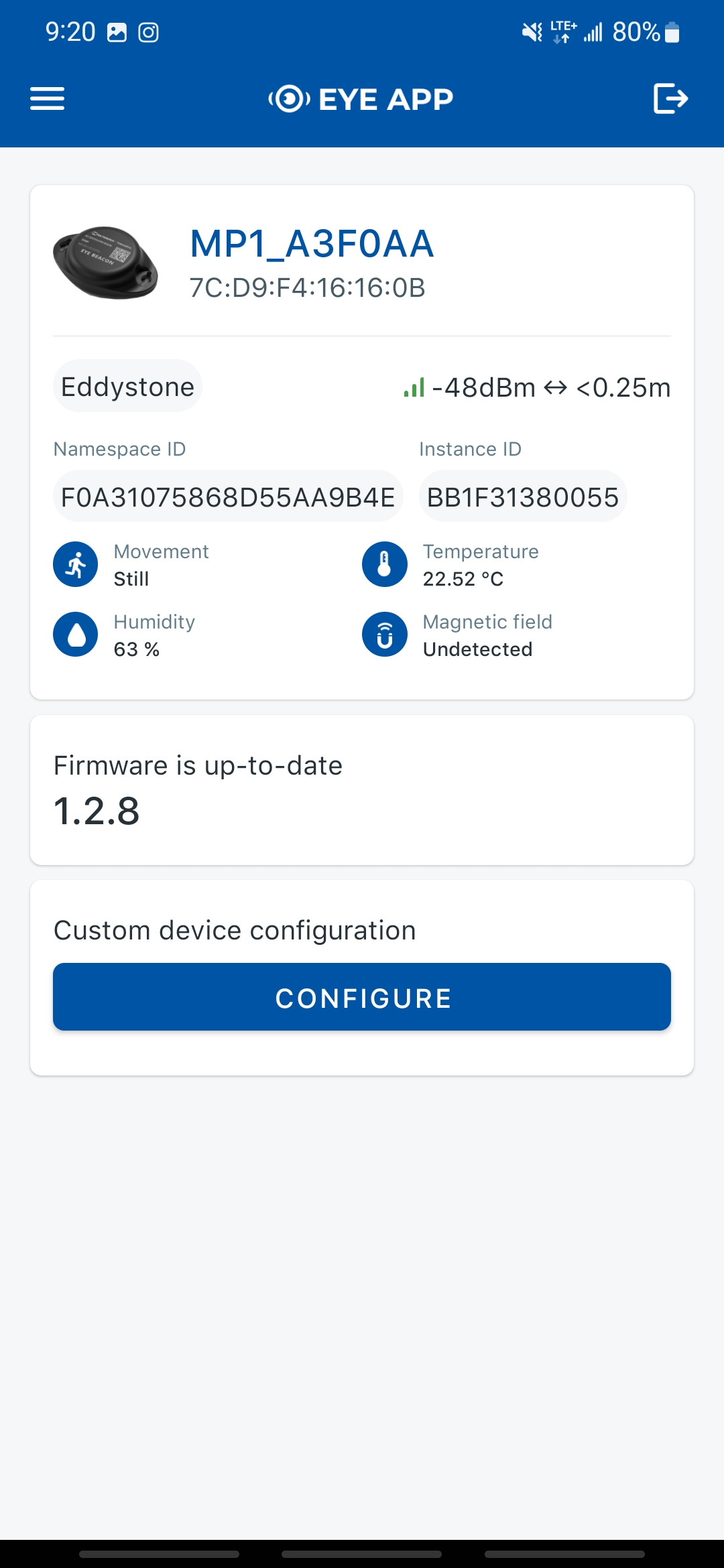

  2. Al abrir la aplicación se mostrarán los sensores disponibles.

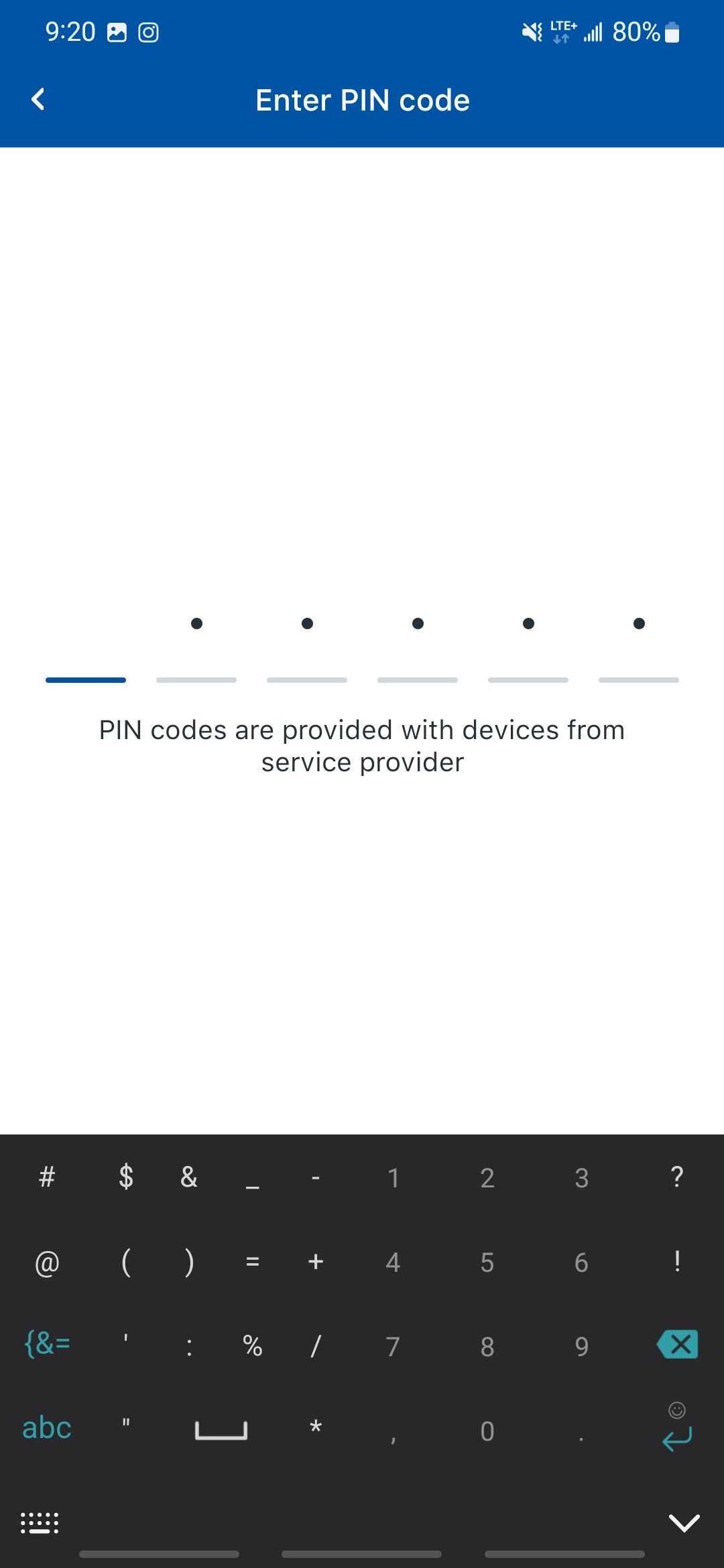

  3. Seleccionar el sensor deseado e ingresar la contraseña de configuración. La contraseña por defecto es 123456.

  4. Hacer click en configuración.

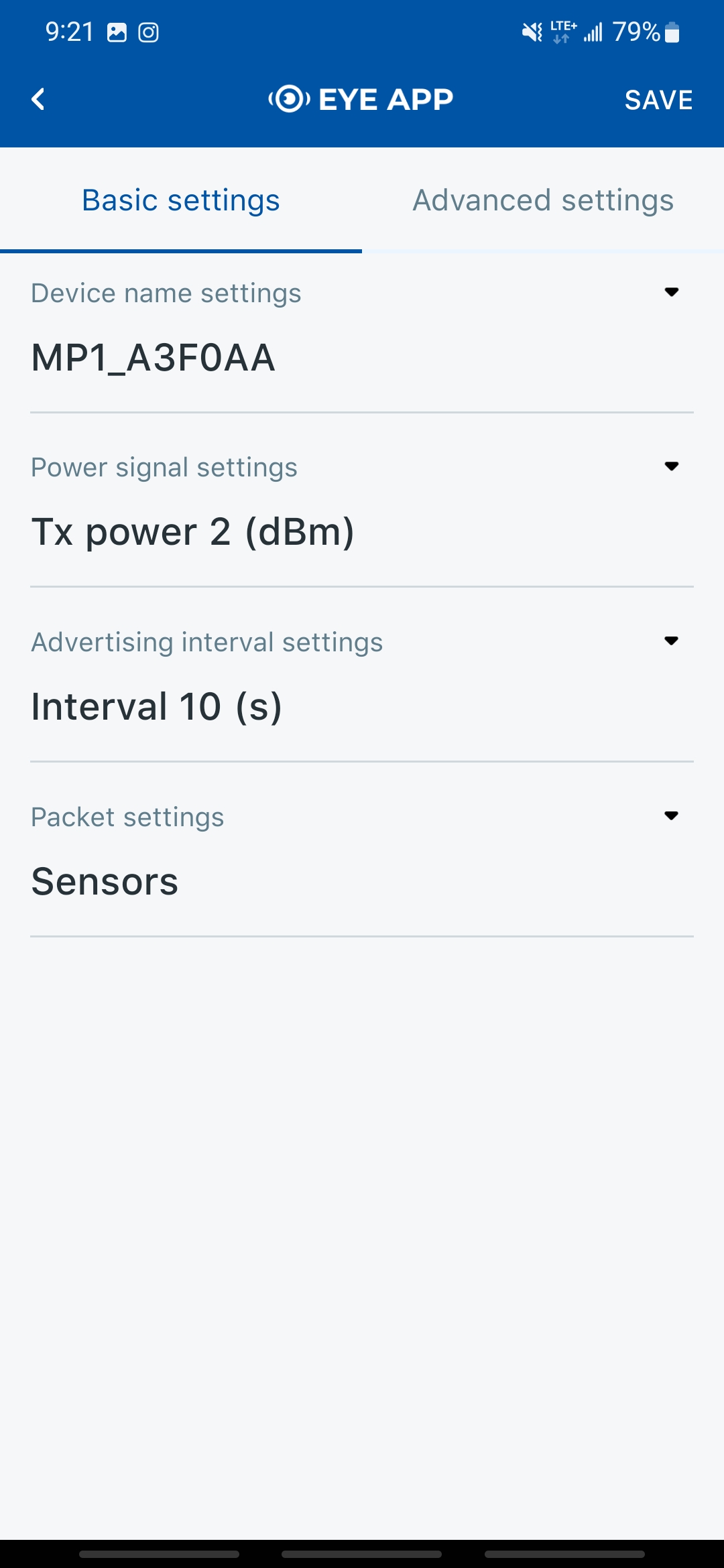

  5. Configurar el sensor con un intervalo de 10s y en modo Sensors

  6. Por último seleccionar Guardar.

Configuración del equipo

  1. Abrir el configurador de Teltonika v1.7.22 B.3.27 R.21 o superior.

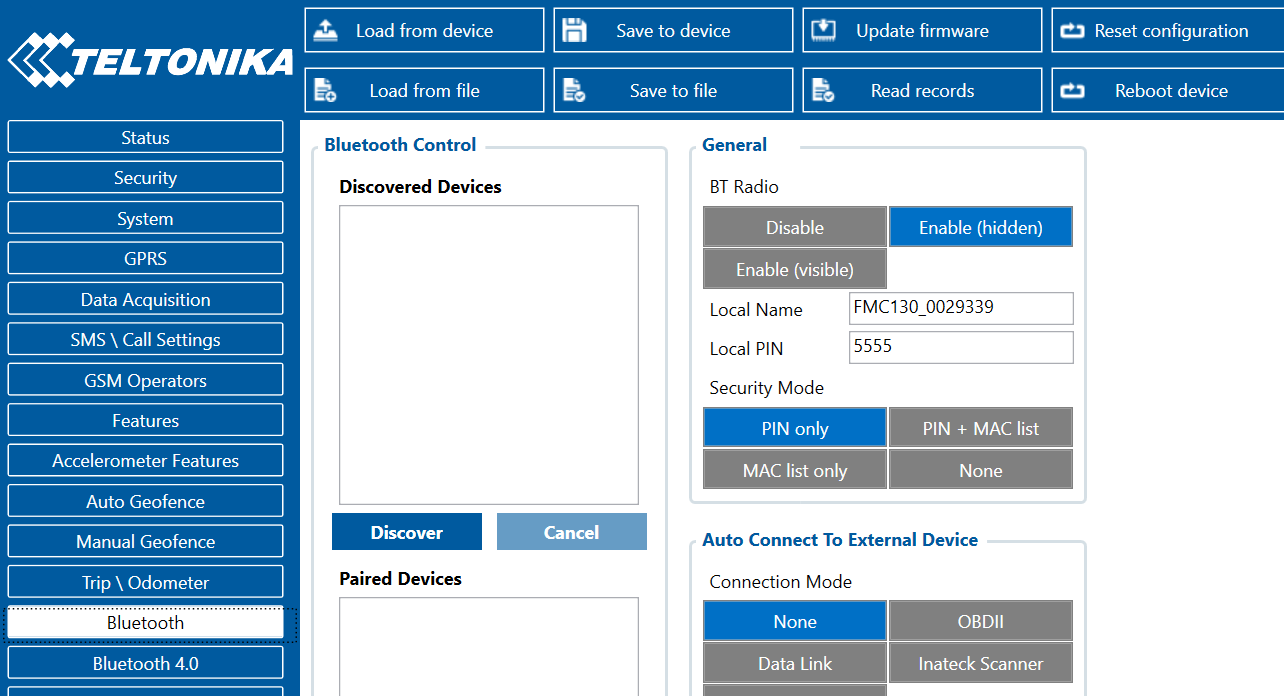

  2. Ir a la sección Bluetooth y habilitar el bluetooth.
  3. Descargar el preset de configuración.

  4. Agregar el preset de configuración al configurador:

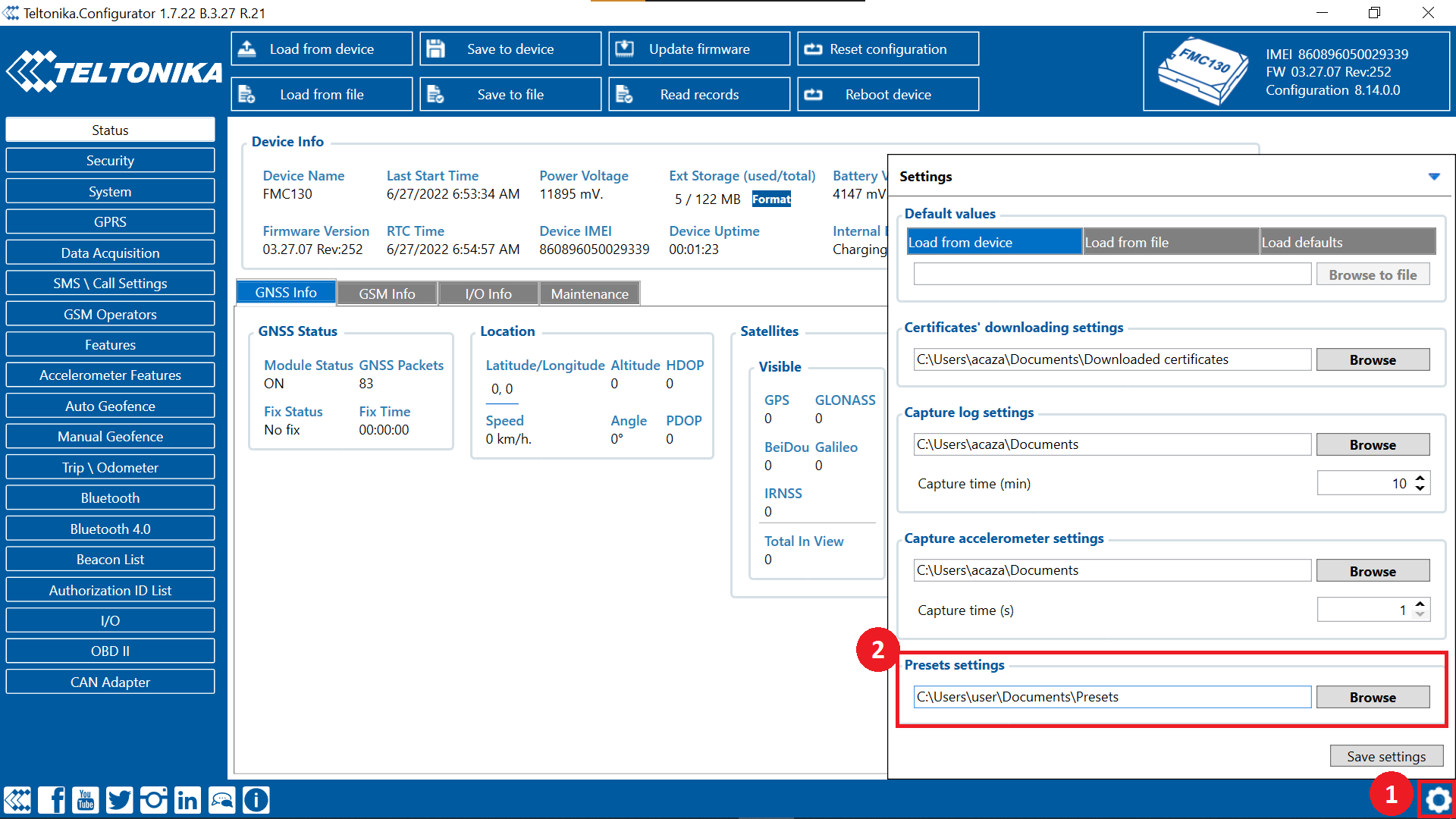

    1. Dar click en configuración, en la esquina inferior derecha, tal y como se muestra en el paso 1 de la imagen de abajo.
    2. Cargar el preset de configuración, tal y como se muestra en el paso 2 de la imagen de abajo. Para esto es necesiaro guardar el preset de configuración en la carpeta de presets del configurador.

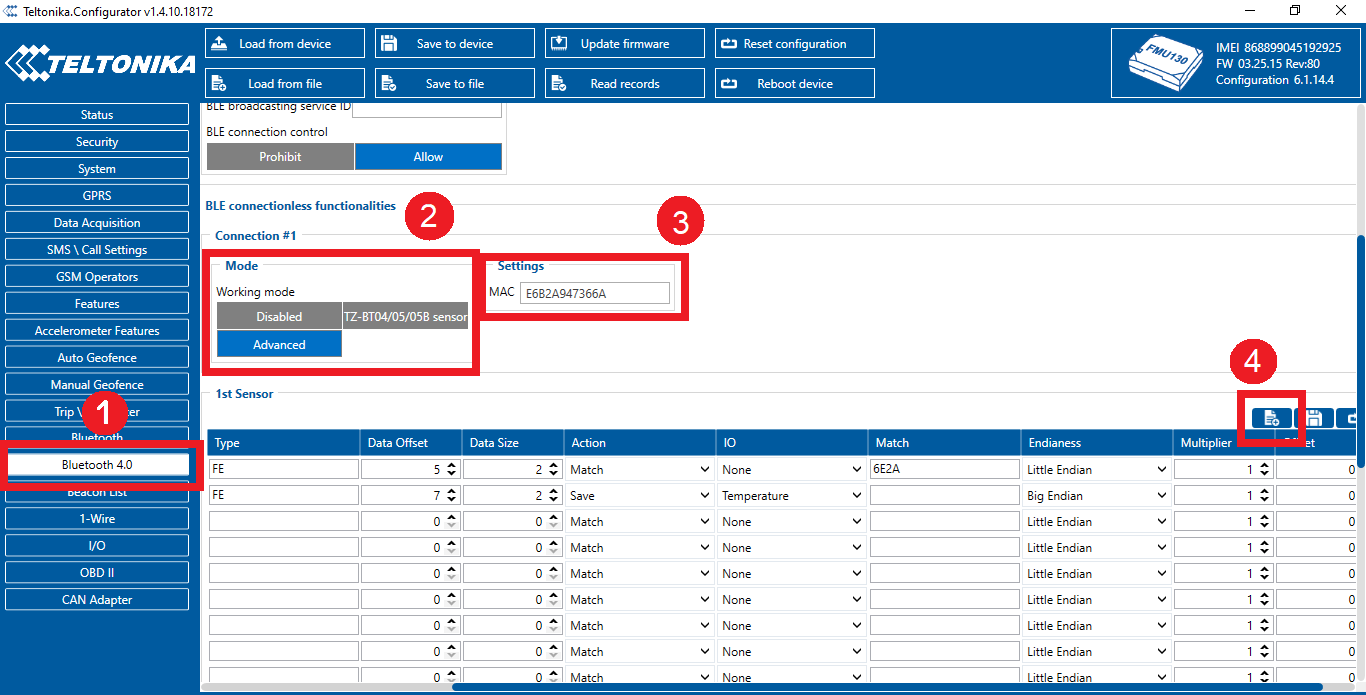

  5. Ir a la sección Bluetooth 4.0, tal y como se muestra en el paso 1 de la imagen de abajo.

  6. Habilitar la configuración avanzada, tal y como se muestra en el paso 2 de la imagen de abajo.
  7. Ingresar la dirección MAC del sensor tal y como se muestra en el paso 3 de la imagen de abajo.

  8. Agregar un nuevo sensor, tal y como se muestra en el paso 4 de la imagen de abajo.

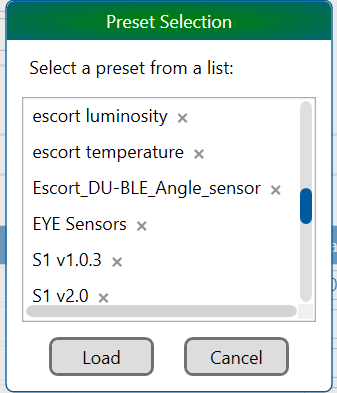

  9. Luego de dar click en el paso 4 de la imagen de arriba, seleccionar la opción que corresponde al Eye Sensor y luego presionar "Load", tal y como se muestra en la imagen de abajo. Los parámetros se configurarán automáticamente.

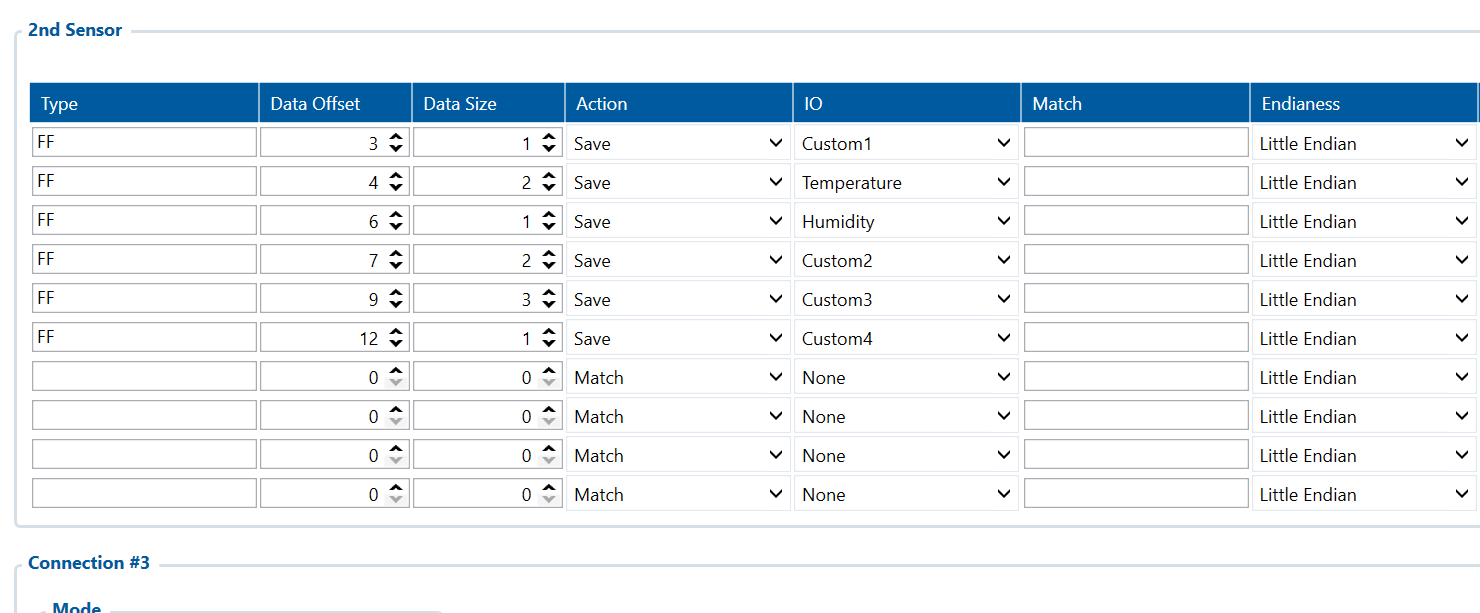

  10. Con el preset cargado la tabla debería verse como la siguiente imagen.

  11. Cargar la configuración al equipo de rastreo.

Configuración del equipo (firmware 03.29.00.Rev.13 en adelante)

Para configurar el sensor es necesario que el equipo tenga habilitado el bluetooth.

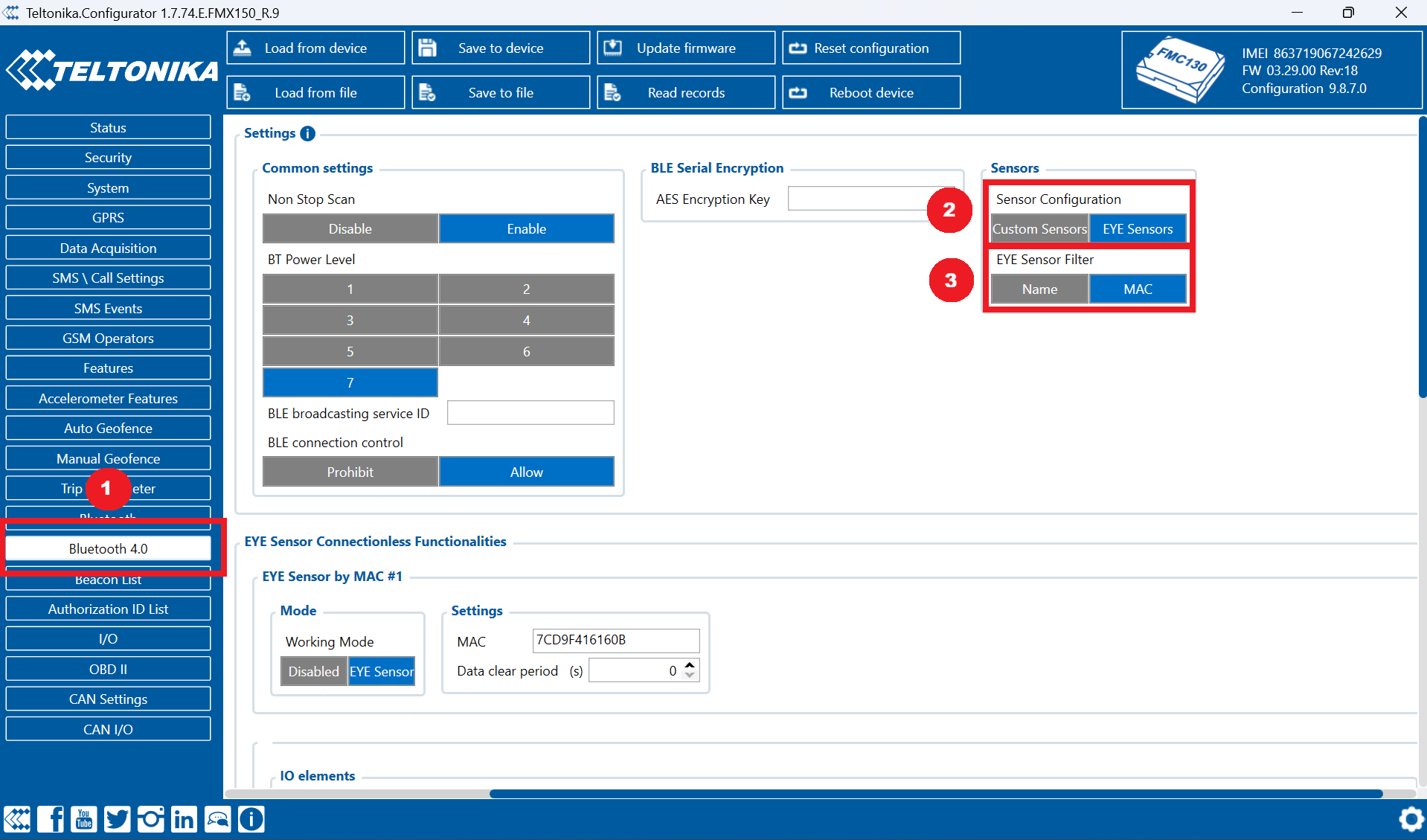

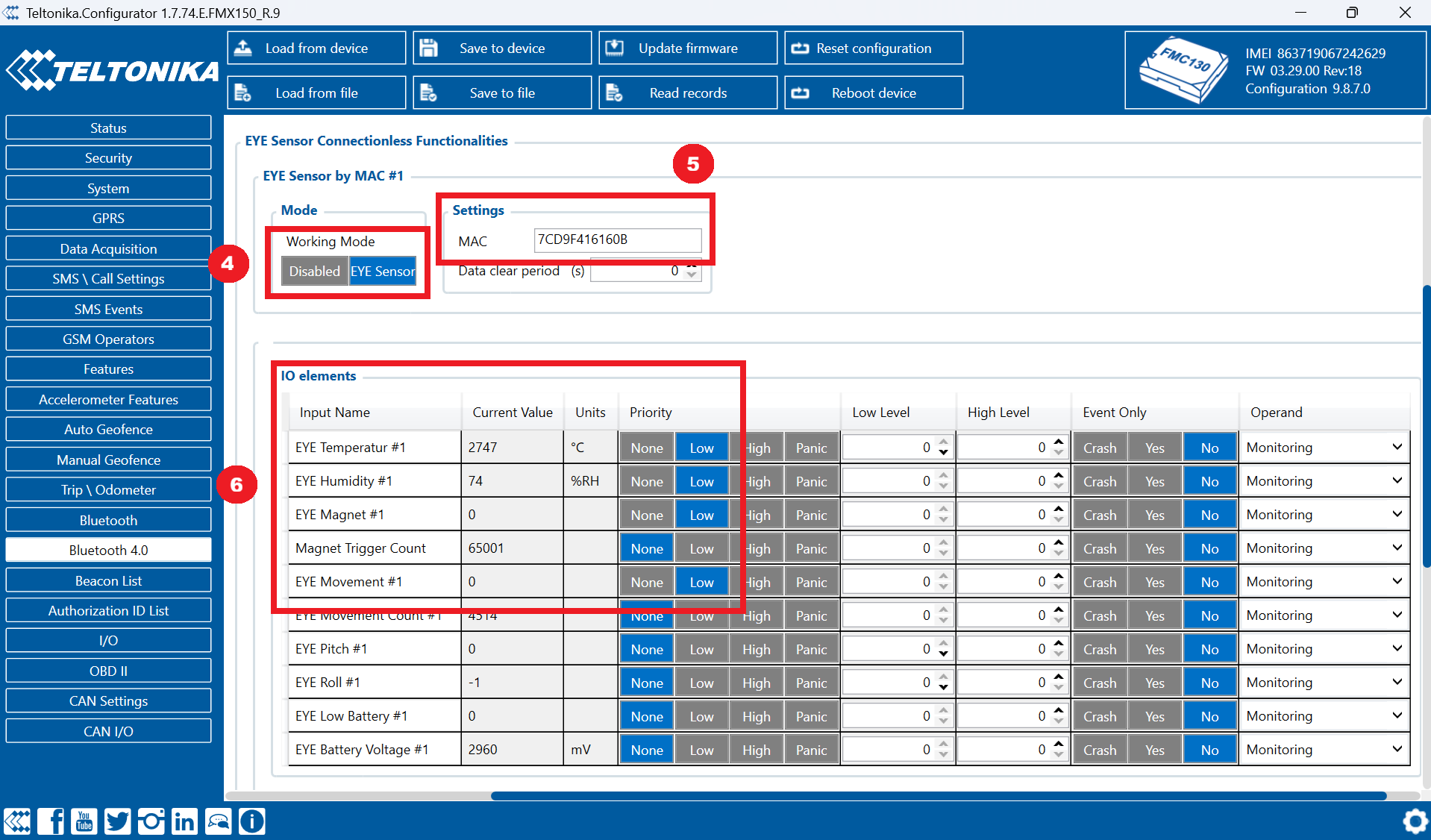

  1. Ir a la sección Bluetooth 4.0
  2. Hacer click en el botón de EYE Sensors

  3. Seleccionar la opción MAC en el campo de EYE Sensor Filter

  4. Seleccionar la opción EYE Sensor en el campo de Working Mode

  5. Ingresar la dirección MAC del sensor

  6. Configure los parámetros EYE Temperature #N, EYE Humidity #N, etc., en Low priority

  7. Cargar la configuración al equipo de rastreo.

Configuración en la plataforma

Ver el tutorial configuración de sensores

Changelog

Revisión Fecha Descripción
1.00 02-08-2022 Inicial
2.00 18-11-2024 Configuración del equipo a partir del firmware 03.29.00.Rev.13
