Queclink - GV55W
Características
- Dimensiones: 63 mm x 50mm x 21.8mm
- Tecnología celular: 3G
- Entradas digitales: 2 (tomando en cuenta línea de ignición)
- Salidas digitales: 2
- Batería: 250mAh, 3.7V
- Antenas GPS y GSM: internas
- Rango de temperatura: -30°C ~ 70°C (en operación)
- Voltaje de entrada: 8 ~ 32 VDC
- Configuración: Starconfig
Características adicionales
- Corte de ignición invertido, seguro e inmediato
- Botón de pánico
Pinout
| No. | Color | Nombre | Descripción | |
|---|---|---|---|---|
| 1 | Rojo | VCC | Voltaje de alimentación: 8V - 32V | |
| 2 | Negro | GND | Tierra | |
| 3 | Blanco | IGN | Ignición | |
| 4 | Naranja | IN1 | Entrada digital 1 | |
| 5 | Verde | OUT2 | Salida digital (150mA max) | |
| 6 | Azul | OUT1 | Salida digital (150mA max) |
Indicadores LED
| Nombre | Color | Estado | Descripción | |
|---|---|---|---|---|
| GSM | ⬤ | Verde | Parpadeo rápido | Buscando señal GSM |
| Parpadeo lento | Con señal GSM | |||
| Encendido | SIM necesita PIN para desbloquearla | |||
| GPS | ⬤ | Azul | Apagado | GPS apagado |
| Parpadeo lento | Error en GPS | |||
| Parpadeo rápido | Buscando señal GPS | |||
| Encendido | Con señal GPS | |||
| PWR | ⬤ | Rojo | Apagado | Dispositivo apagado o con batería baja |
| Parpadeo lento | Sin alimentación principal y con batería baja | |||
| Parpadeo rápido | Con alimentación principal y batería cargando | |||
| Encendido | Con alimentación principal y batería cargada |
Configuración
- Quitar la tapadera del equipo
- Insertar SIM al equipo.
- Colocar la tapadera nuevamente.
- Conectar el equipo a una fuente de 8V-32V.
- Asegúrese de que su computadora reconozca un puerto serial al conectar el cable de configuración. En Windows 7, 8 y 10 puede verificarlo en Panel de Control -> Hardware y Sonido -> Administrador de Dispositivos.
- Si el dispositivo no es reconocido contacte a su proveedor de equipos GPS.
- Utilice Starconfig para configurar el dispositivo de rastreo.
Instalación
- Conectar el arnés del equipo

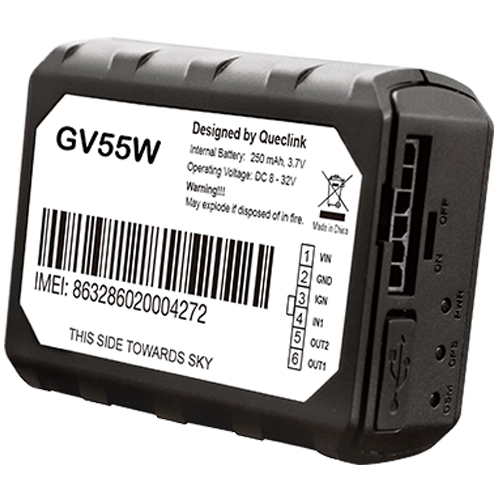

- Asegurarse que el equipo esté con el lado de la etiqueta apuntando hacia el cielo y orientado como muestra la imagen.
- Colocar el equipo en un lugar donde tenga señal GSM y señal GPS. No exponga el equipo a luz del sol.
- Conectar el dispositivo al vehículo según la tabla de pinout.
Changelog
| Revisión | Fecha | Descripción |
|---|---|---|
| 1.00 | 29-09-2022 | Inicial |
