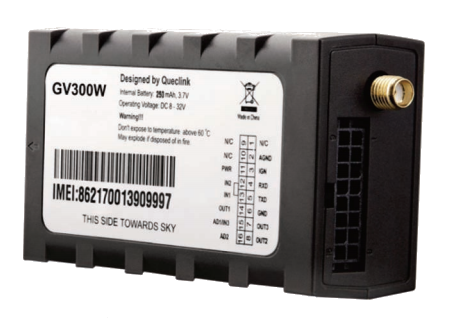

Queclink - GV300W

Características

• Dimensiones: 10.2 x 4.6 x 2.05 cm
• Tecnología celular: 2G
• Entradas digitales: 4 (tomando en cuenta línea de ignición)
• Salidas digitales: 3
• Entradas analógicas: 2
• Batería: 250mAh, 3.7V
• Antena GPS: externa
• Antena GSM: interna
• Rango de temperatura: -30°C ~ 70°C
• Configuración: Starconfig

Características adicionales

• Corte de ignición invertido, seguro e inmediato
• Botón de pánico
• Botón de pánico inalámbrico
• Sensor de combustible
• Bocina y micrófono

Pinout

No.	Color		Nombre	Descripción
1		Gris	MIC	Micrófono
2		Gris/Negro	AGND	Tierra analógica
3		Blanco	IGN	Ignición
4		Rosado	RXD	UART RXD RS232
5		Blanco/Negro	TXD	UART TXD RS232
6		Negro	GND	Tierra
7		Café	OUT3	Salida digital (150mA max)
8		Amarillo	OUT2	Salida digital (150mA max)
9		Morado	EARP	Bocina terminal positiva
10		Morado/Blanco	EARN	Bocina terminal negativa
11		Rojo	PWR	Voltaje de alimentación: 8V - 32V
12		Naranja/Negro	IN2	Entrada digital (se activa con tierra)
13		Naranja	IN1	Entrada digital (se activa con tierra)
14		Azul	OUT1	Salida digital (150mA max)
15		Verde	AD1/IN3	Entrada analógica o digital (0-16V)
16		Café/Blanco	AD2	Entrada analógica (0-16V)

Indicadores LED


Nombre	Color		Estado	Descripción
CEL	⬤	Verde	Parpadeo rápido	Buscando señal GSM
			Parpadeo lento	Con señal GSM
			Encendido	SIM necesita PIN
GPS	⬤	Azul	Apagado	GPS apagado
			Parpadeo lento	Error en GPS
			Parpadeo rápido	Buscando señal GPS
			Encendido	Con señal GPS
PWR	⬤	Rojo	Apagado	Dispositivo apagado
			Parpadeo lento	Sin alimentación principal y con batería baja
			Parpadeo rápido	Con alimentación principal y batería cargando
			Encendido	Con alimentación principal y batería cargada

Configuración

1. Insertar SIM al equipo.
2. Conectar el equipo a una fuente de 8V-32V.
3. Asegúrese de que su computadora reconozca un puerto serial al conectar el cable de configuración. En Windows 7, 8 y 10 puede verificarlo en Panel de Control -> Hardware y Sonido -> Administrador de Dispositivos.
4. Si el dispositivo no es reconocido contacte a su proveedor de equipos GPS.
5. Utilice Starconfig para configurar el dispositivo de rastreo.

Instalación

1. Unir al conector del equipo el cable de extensión de 16 pines y la antena GPS.
2. Colocar el equipo en un lugar donde tenga señal GSM y señal GPS. No exponga el equipo a luz del sol.
3. Fijar el equipo con algún adhesivo o mecanismo de sujeción.
4. Conectar el dispositivo al vehículo según la tabla de pinout.

Changelog

Revisión	Fecha	Descripción
1.00	02-09-2020	Inicial
