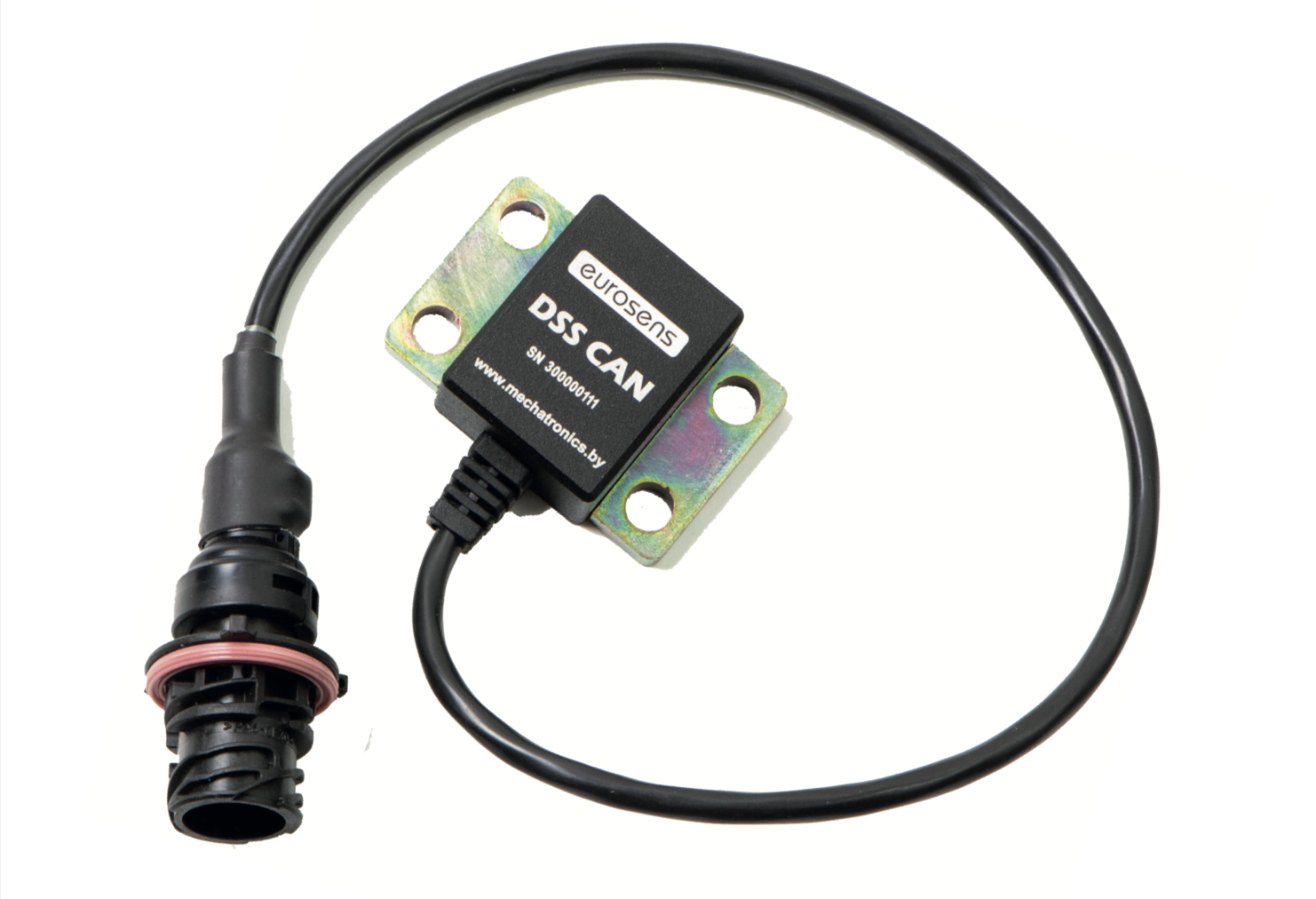

Sensor de Carga Axial - Eurosens DSS CAN


El sensor de carga de Eurosens es un dispositivo de medición de alta precisión que se conecta al eje del vehículo para medir la carga que soporta. Utiliza un extensímetro medir microesfuerzos y así tomar mediciones muy precisas.

El sensor está equipado con un microcontrolador que calcula la carga en kilogramos y envía los datos a través de una interfaz CAN J1939.

Especificaciones Técnicas

  • Voltaje: 9 - 36V
  • Consumo máximo de corriente: 50 мА (Con 12V)
  • Interfaz de salida: CAN SAE J1939
  • Rango de temperatura: -40 - +85 °C
  • Error de medición: ±2%
  • Grado de protección: IP67

Características

  • Alta precisión de medición.
  • Ausencia de partes móviles aumenta confiabilidad de instalación.
  • 1 sensor puede admitir hasta 3 tablas de calibración al mismo tiempo.
  • Sensor de temperatura incorporado proporciona corrección térmica de datos del sensor.
  • Apto para ballestas de cualquier estado y propiedades.

Equipos Compatibles

Configuración

Configuración del Sensor

  1. Descargar e instalar el software eurosens DSS CAN Configurator.
  2. Conectar el adaptador CAN a una PC por medio del cable USB.
  3. Abra el software eurosens DSS CAN Configurator y seleccione el puerto COM si es necesario.

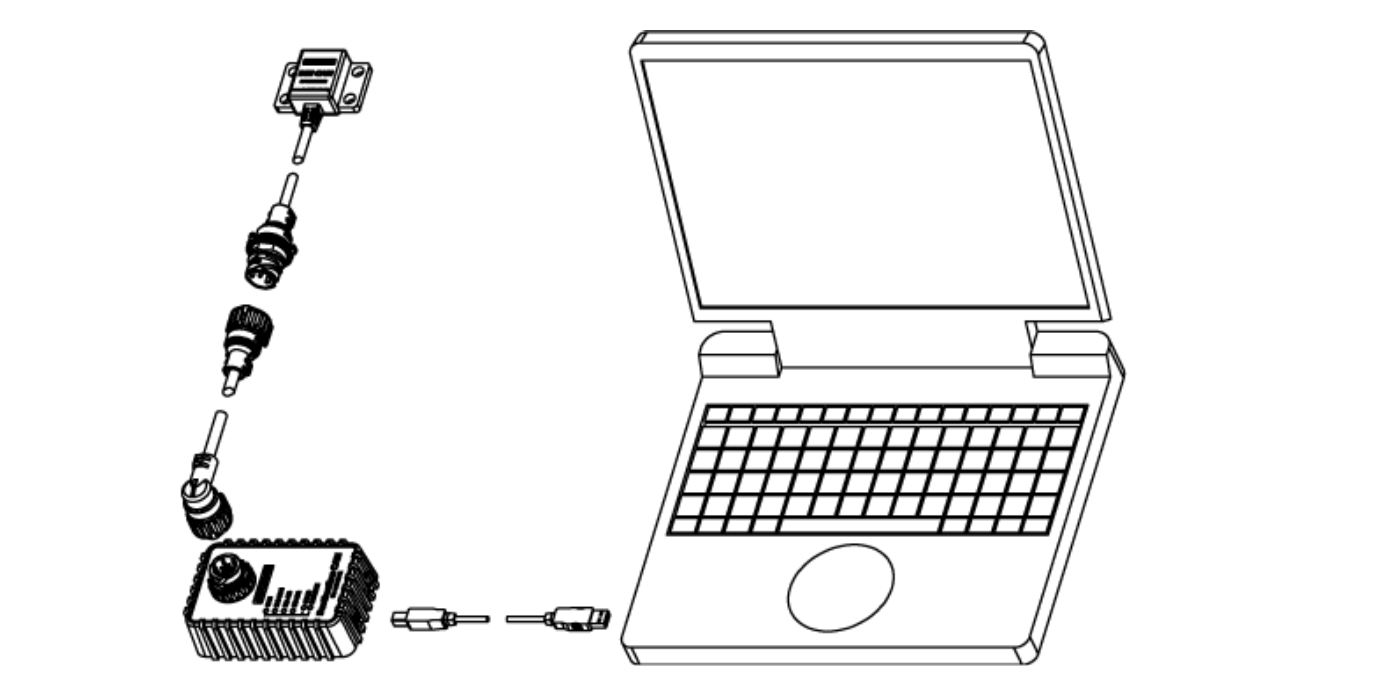

  4. Conecte el sensor al adaptador como se muestra en la imagen de abajo.

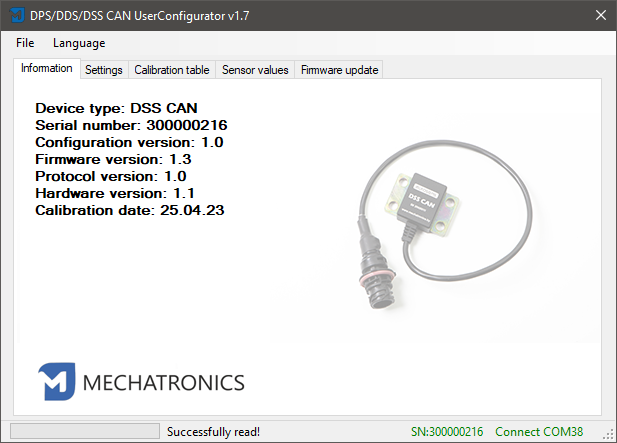

  5. Abrir el configurador eurosens DSS CAN Configurator. Si el sensor está conectado correctamente aparecerá la información como se meuestra en la imagen de abajo:

  6. Ir a la pestaña "Settings" como se muestra en la imagen de abajo:

    Se pueden conectar varios sensores al mismo BUS CAN. Se debe seleccionar lo siguiente dependiendo de cuántos sensores estén conectados al mismo BUS:

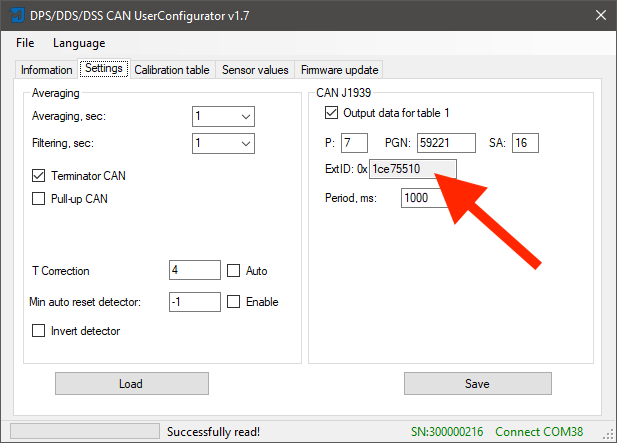

    • 1 Sensor Conectado: Se debe seleccionar la opción "Terminator CAN":

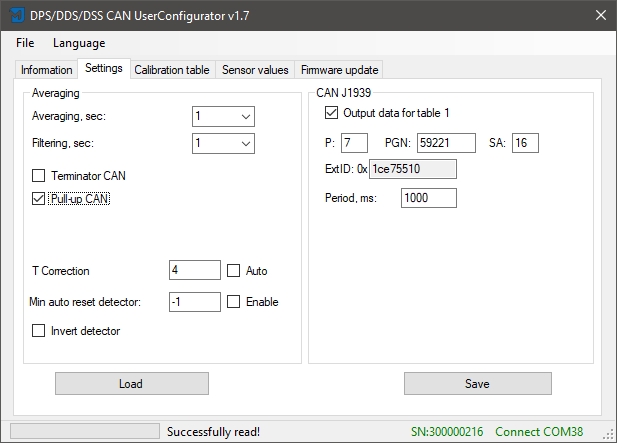

    • Más de 1 Sensor Conectado: Solo el primer sensor debe tener seleccionada la opción "Terminator CAN". Para los demás sensores se debe seleccionar la opción "Pull-up CAN" y des-seleccionar la opción "Terminator CAN":

Configuración del AVL

  1. Descargue el Configurador para el equipo Teltonika FMC640

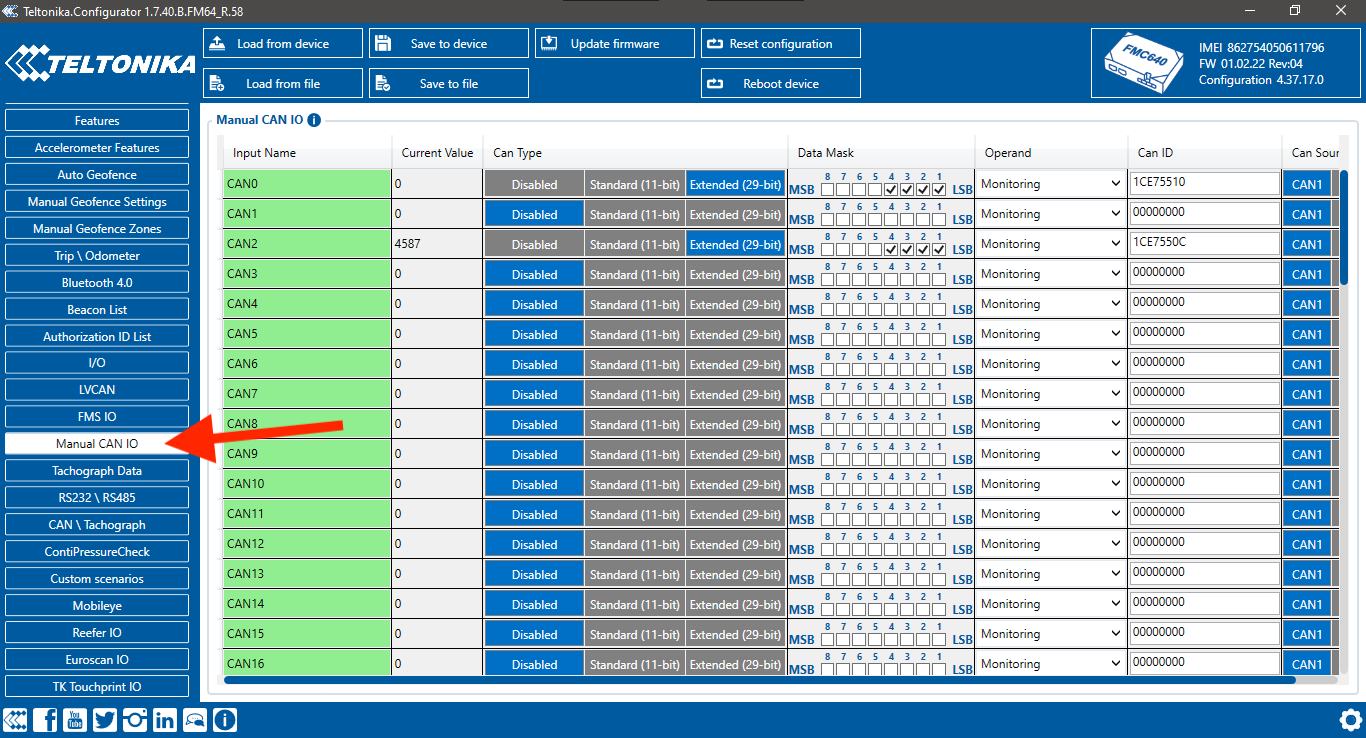

  2. Abra el configurador y diríjase a la pestaña Manual CAN IO:

  3. Hay 70 espacios disponibles para enviar información obtenida por CAN. Seleccione Extended (29-bit) en los espacios que desee usar:

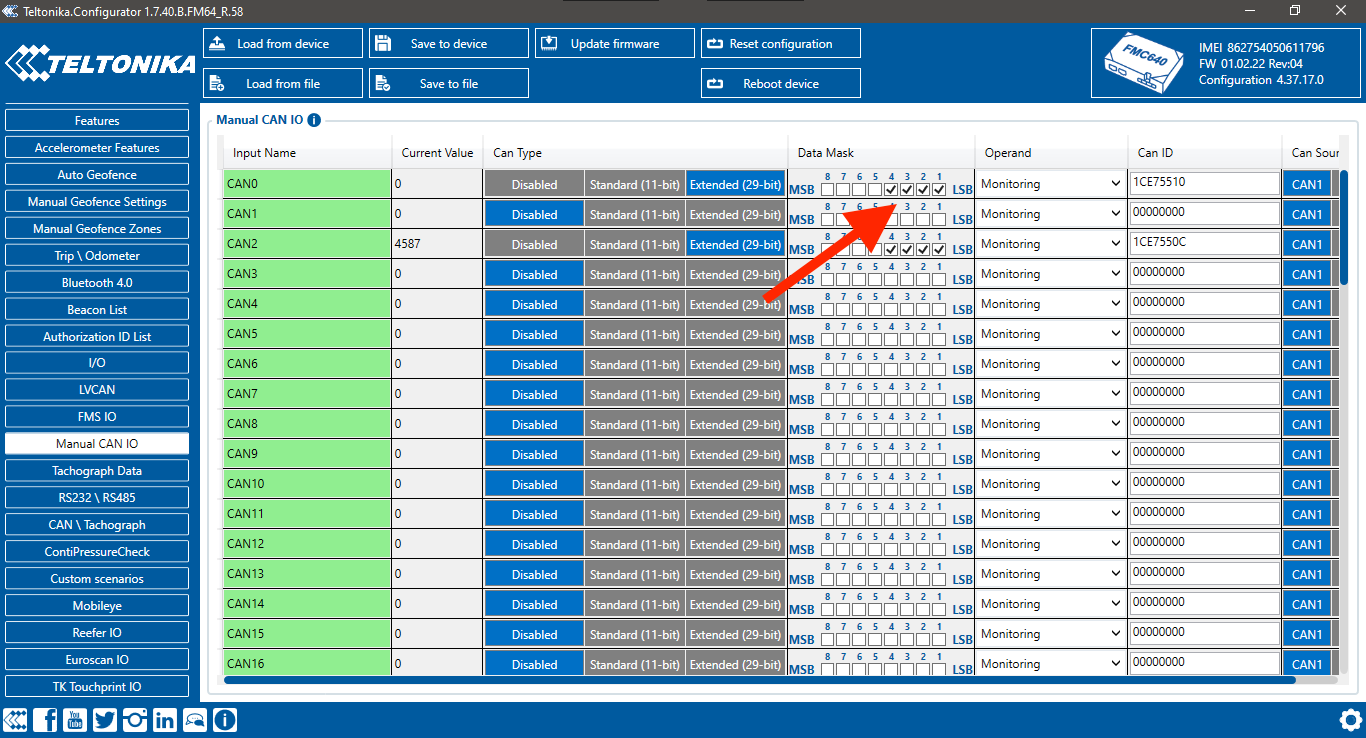

  4. En Data Mask seleccione los 4 bytes menos significativos:

  5. La columna Operand debe estar en el valor Monitoring:

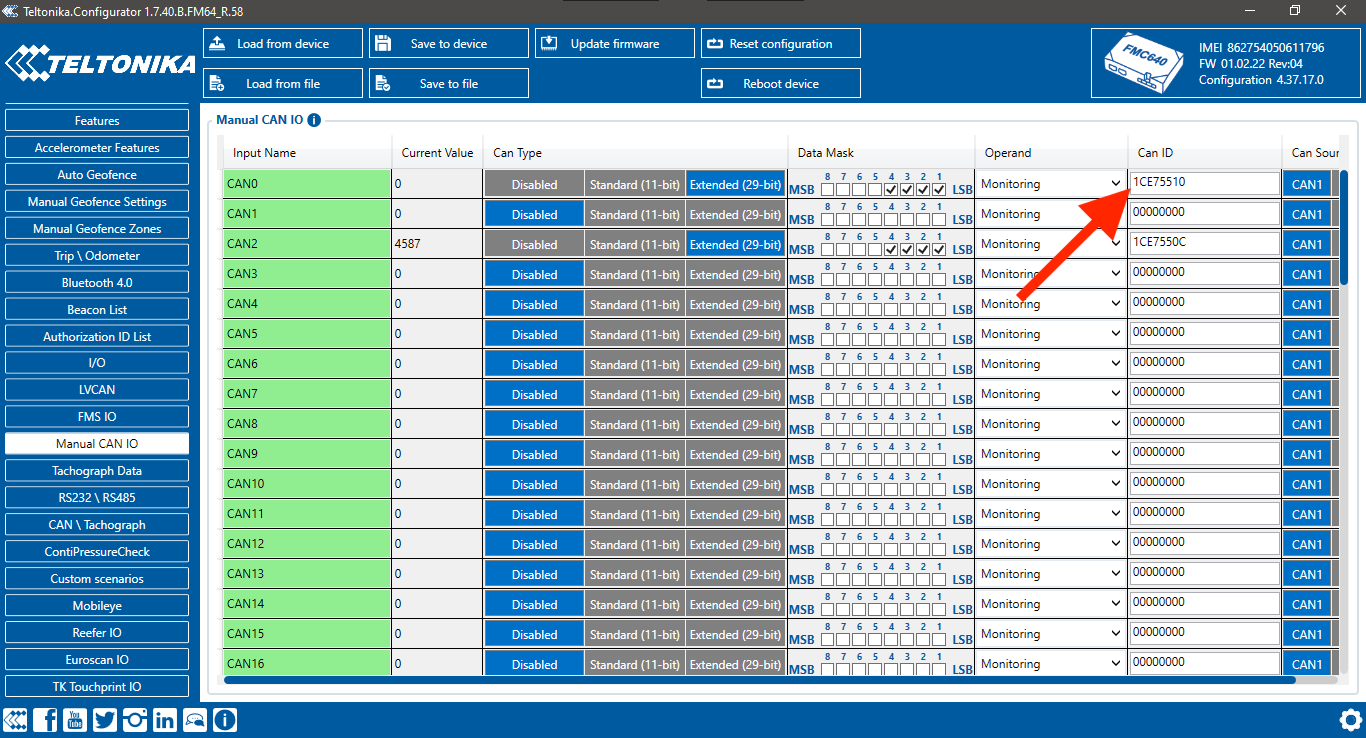

  6. En el valor CAN ID se debe escribir el ID del sensor:



Configuración de la plataforma

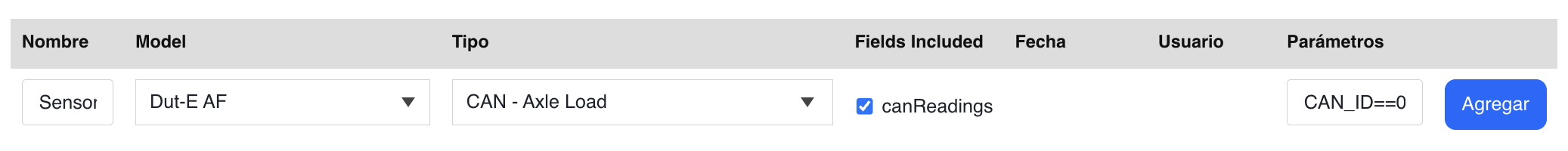

  1. En la plataforma agregue el sensor CAN - Axle Load.
  2. Seleccione el campo canReadings
  3. En parámetros escriba el CAN ID seleccionado en el configurador de teltonika de la siguiente manera: CAN_ID==<CAN ID>. Por ejemplo, si se quiere seleccionar el CAN 0, se debe escribir CAN_ID==0

  4. En caso se haya instalado más de 1 sensor para el mismo eje, en parámetros escriba los CAN IDs de la siguiente manera: CAN_ID==<CAN ID 0>,<CAN ID 1>,<CAN ID 2>,<CAN ID N>. La plataforma tomará el promedio de los sensores seleccionados.

Instalación

El sensor de carga axial de Eurosens estima el peso midiendo la deformación del eje. Se debe instalar en el área que presente mayor deformación, ya sea a compresión o a descompresión (tensión).

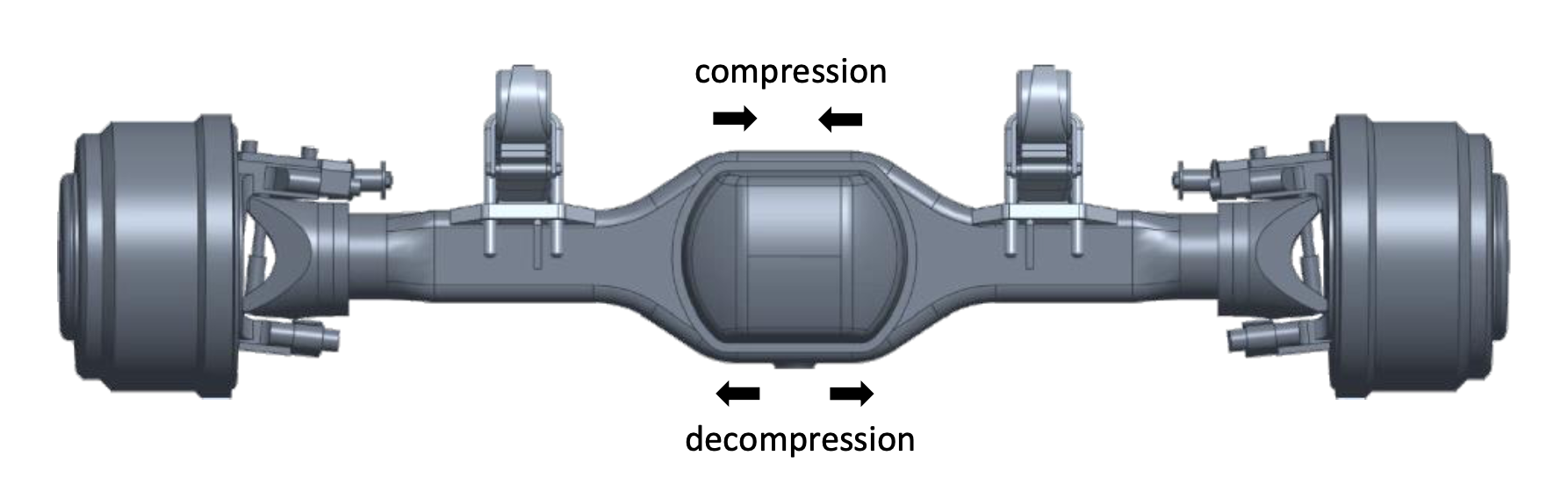

En las imágenes de abajo se muestra las zonas típicas de deformación:





Siga los siguietes pasos para instalar

  1. Limpie el sitio de instalación del sensor: desengrase, elimine el exceso de humedad y todo tipo de objetos no metálicos, elimine el óxido y otros contaminantes.
  2. La limpieza se puede realizar manualmente con cepillos metálicos, limas o papel de lija.

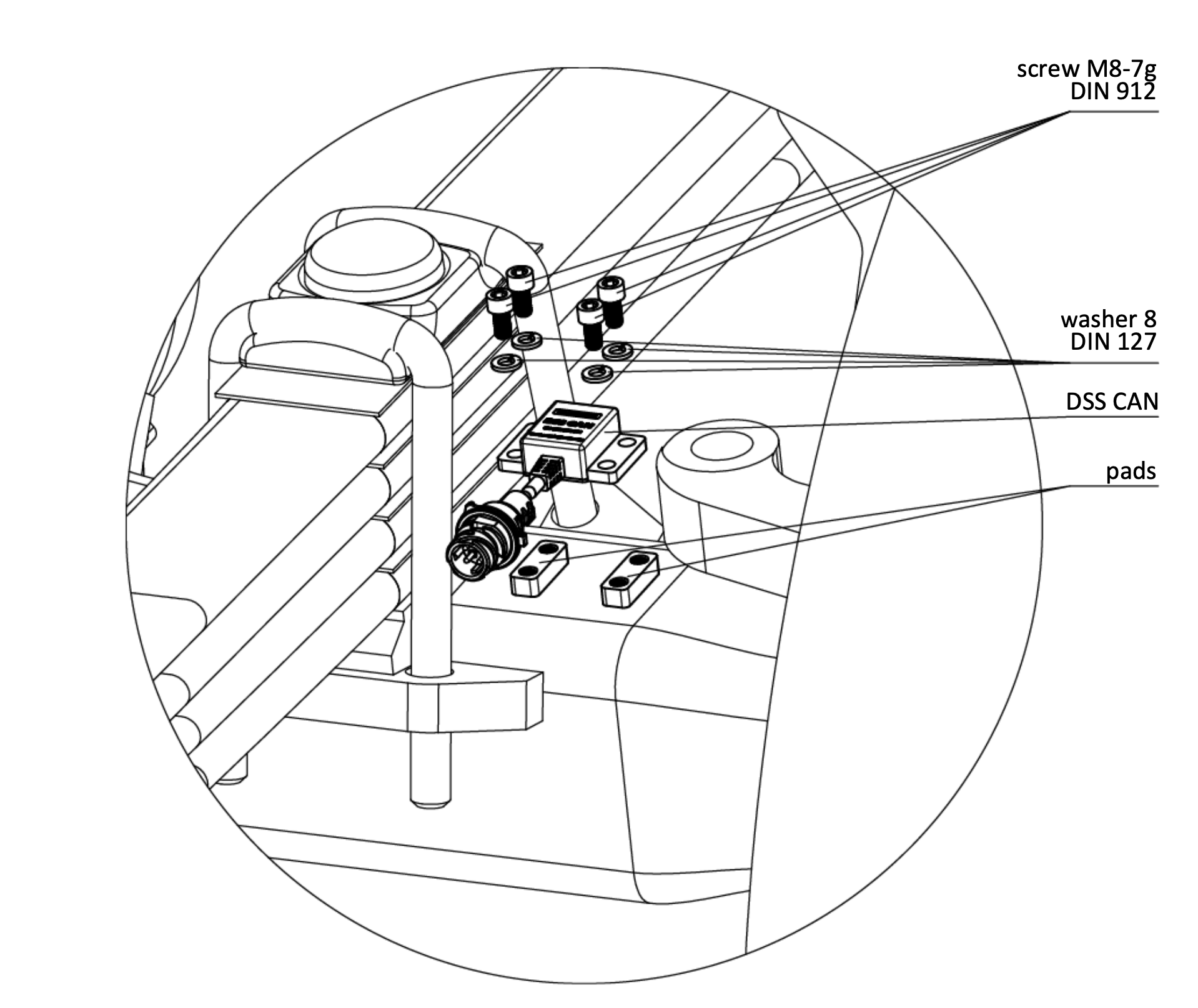

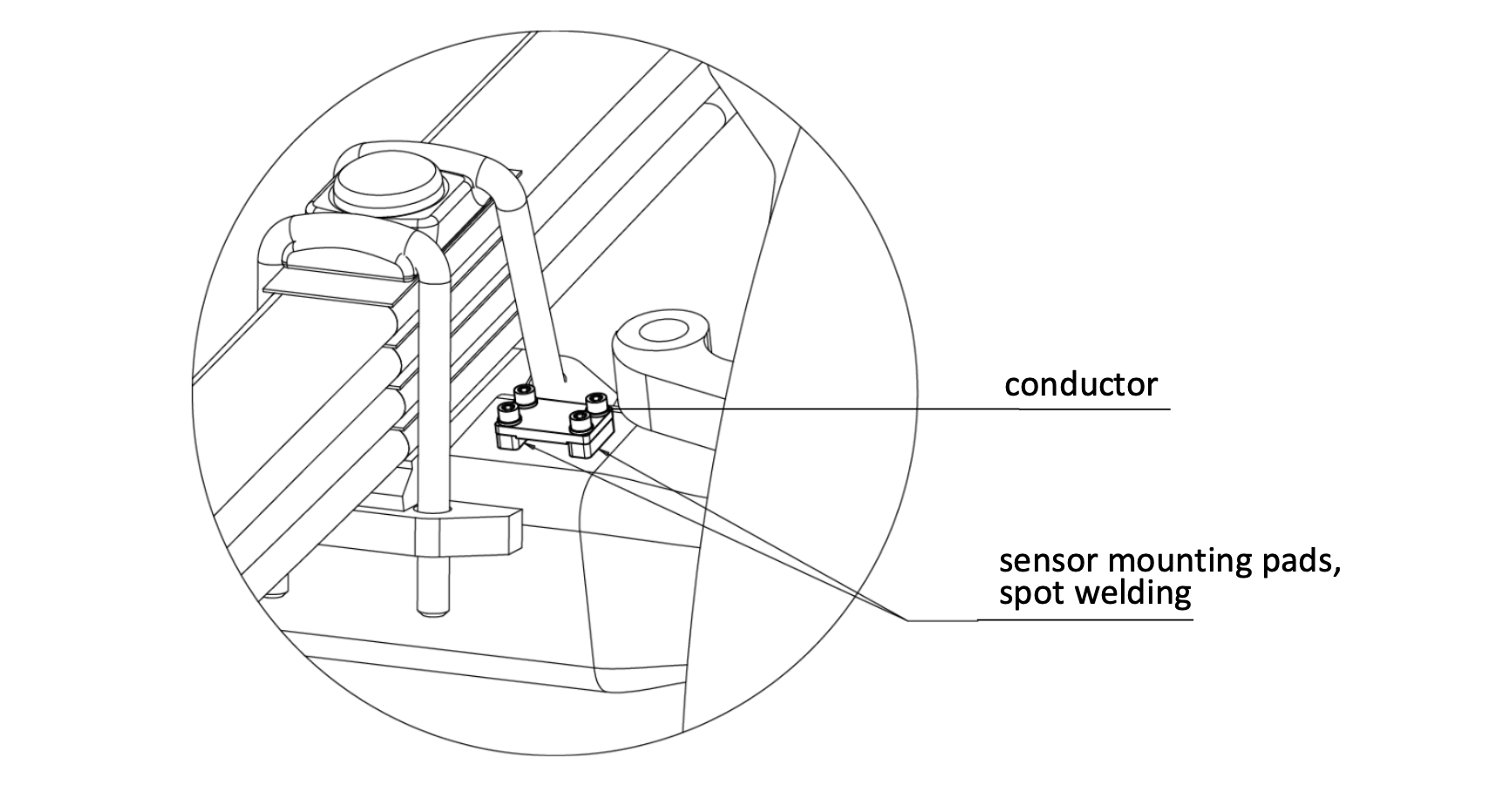

  3. Instale las almohadillas de montaje y fíjelas con soldadura por puntos.

  4. Instale el sensor en los soportes y fíjelo con los tornillos del kit de montaje.
