Teltonika - RUT955

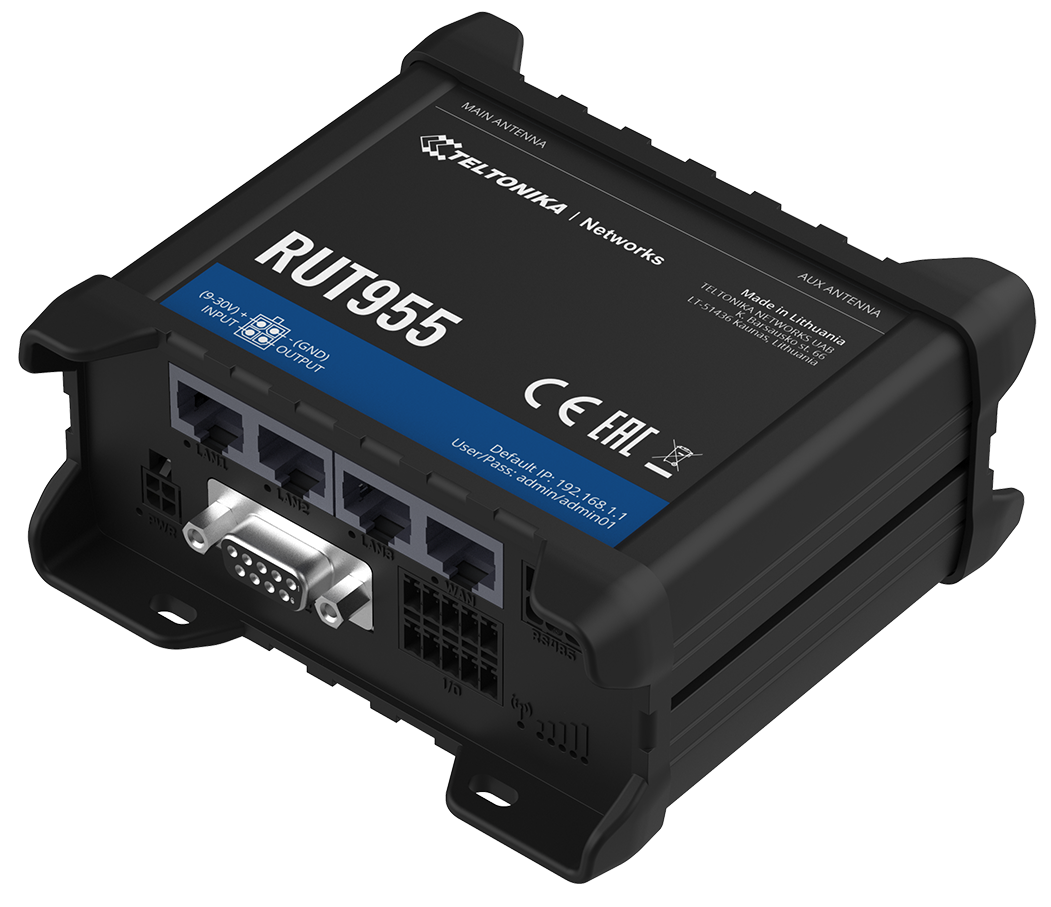

El equipo RUT955 es un router industrial LTE que tiene interfaces Ethernet, E/S digital y analógica, RS232, RS485, GNSS (GPS), microSD y USB permiten una increíble variedad de escenarios de aplicaciones industriales. Está equipado con redundancia de conectividad vía Dual SIM.

Características

• Dimensiones: 110 x 50 x 100 mm
• Tecnología celular: 4G
• Entradas digitales: 3
• Salidas digitales: 3
• Entradas analógicas: 1
• Batería: 170mAh Li-Ion 3.7V
• Antena GPS: externa
• Antena GSM: 2 externas
• Rango de temperatura: -40°C ~ 75°C

Características adicionales

• Router
• Wifi AP
• 2 Antenas Wifi externas
• Botón de pánico
• Camaras IP
• VPN
• Red LAN

Conectores e indicadores LED

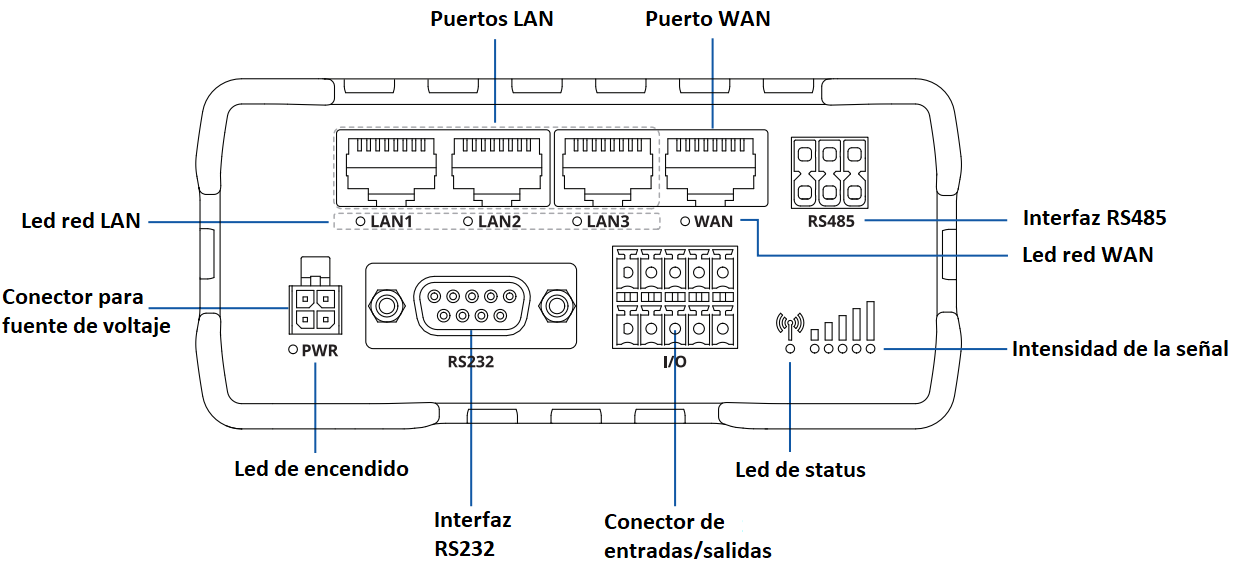

Panel frontal

Panel posterior

Pinout

Conector de fuente de voltaje

El conector de la fuente de voltaje se encuentra en el panel frontal

No.	Color		Descripción
1	Rojo		VCC 9-12V
2	Negro		Tierra
3	Verde		Entrada digital, 0-5 VDC estado bajo, 8-40 VDC estado alto (Linea de Ignición)
4	Amarillo		Salida digital

Conector de entradas/salidas

El conector de entradas/salidas se encuentra en el panel frontal

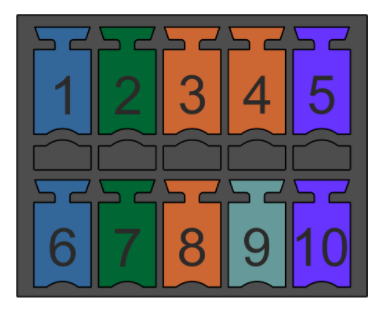

No.	Color		Nombre	Descripción
1	Azul		Digital input	Entrada digital para sensores pasivos (botón de pánico)
2	Verde		Digital isolated input	Entrada digital aislada, 0-4VDC estado bajo, 9-30VDC estado alto
3	Anaranjado		OC output	Salida digital de colector abierto
4	Anaranjado		VCC OC output	Voltaje de alimentación para salida de colector abierto, 0-30VDC
5	Morado		Relay COM	Salida relay, 0-24 VDC o 0-40 VAC @ 4A
6	Azul		GND (Digital/analog input)	Tierra para la entrada digital (1) y entrada analógica (9)
7	Verde		GND (Digital isolated input)	Tierra para la entrada digital aislada (2)
8	Anaranjado		GND	Tierra para la salida digital de colector abierto
9	Celeste		Analog input	Entrada analógica, 0-24 VDC
10	Morado		Relay NO	Salida relay, normalmente abierto

Nota: Este equipo no soporta comandos GPRS, las salidas se pueden controlar únicamente por comandos SMS.

Conector RS485

El conector RS485 se encuentra en el panel frontal

No.	Nombre
1	Driver -
2	Receiver -
3	GND
4	Driver +
5	Receiver +
6	NC

Indicadores LED

Los indicadores LED se encuentran en el panel frontal

Nombre	Color		Estado	Descripción
PWR	Verde		Encendido	Dispositivo conectado
				Apagado
LAN/WAN	Verde		Encendido	Conexión establecida
			Apagado	Sin conexión
Indicadores de señal	Verde		Encendidos	Intensidad de la señal
Led Status	Verde		Parpadeo cada 1 seg	Conectado 4G, sin conexión a datos
			Parpadeo rápido y constante	Conectado 4G, transmisión/recepción de datos
	Anaranjado		Parpadeo cada 1 seg	Conectado 3G, sin conexión a datos
			Parpadeo rápido y constante	Conectado 3G, transmisión/recepción de datos
	Rojo		Parpadeo cada 1 seg	Conectado 2G, sin conexión a datos
			Parpadeo rápido y constante	Conectado 2G, transmisión/recepción de datos
	Rojo y verde		Parpadeo cada 0.5 seg	SIM no conectada o PIN incorrecto
	Rojo, verde y anaranjado		Parpadeo cada 0.5 seg	SIM no conectada o PIN incorrecto

Primer uso

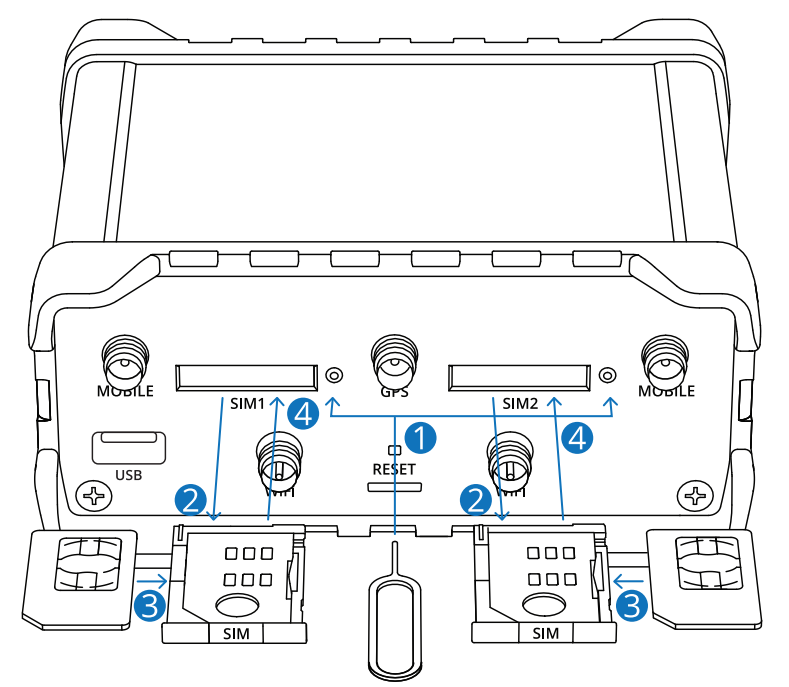

1. Retirar la herramienta para SIM e introducirla en los agujeros que cada bandeja tiene a la derecha.
2. Sacar la bandeja SIM
3. Colocar la SIM en la bandeja
4. Volver a colocar la bandeja en el equipo, puede utilizar los adaptadores para micro y nano SIM incluidos en la caja.

Configuración

1. Para la configuración del equipo se debe acceder a la interfaz de configuración, conectandose por Wifi o por medio de un cable a los puertos LAN/WAN.

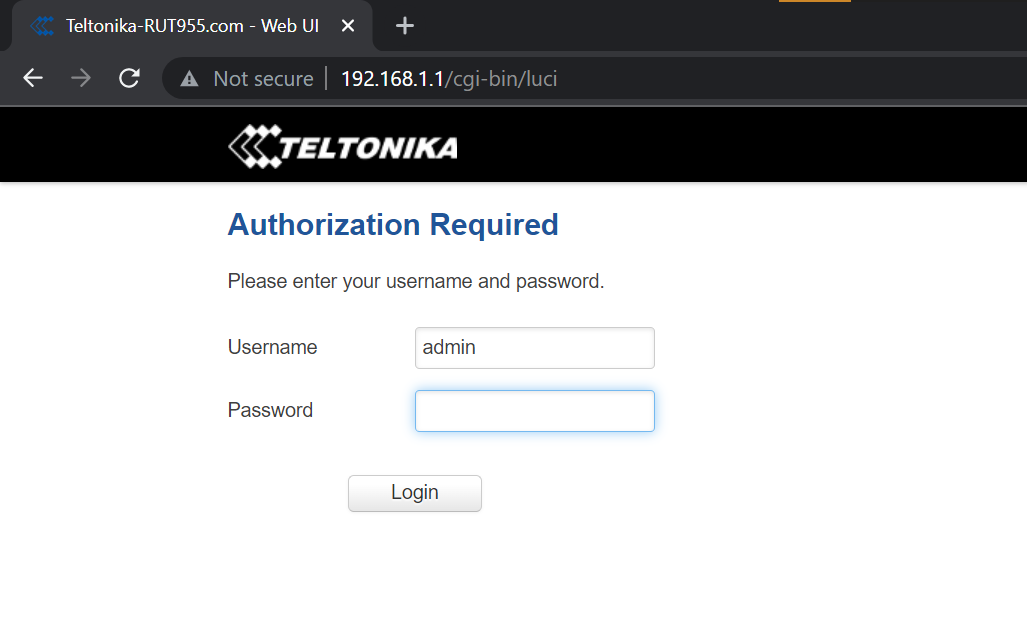

2. En un buscador de internet introducir la ip 192.168.1.1, se mostrará la opción para iniciar sesión:





3. Iniciar sesión con el usuario y contraseña por defecto. (Impreso en el equipo). Al ingresar se pedirá cambiar la contraseña

4. La configuración depende de la aplicación en donde se utilizara el equipo.

Aplicaciones

AVL

El equipo puede ser configurado como AVL.

1. Ir a la página AVL Configuration: Services -> GPS -> AVL

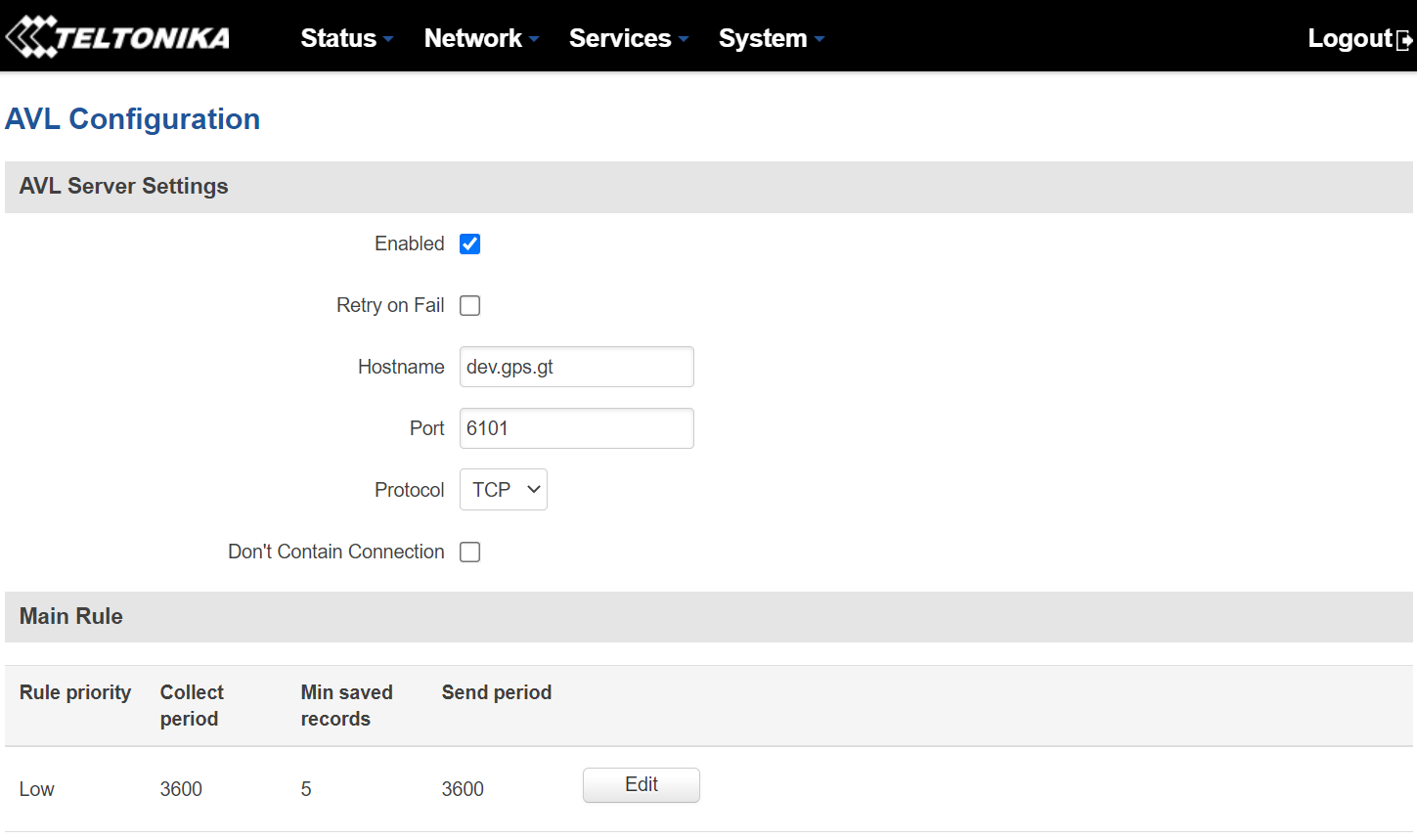

2. En la sección AVL server settings habilitar la función AVL, colocar en Hostname la dirección de su servidor de rastreo.

3. En Port colocar el puerto correspondiente.
4. Seleccionar el protocolo TCP.

5. En la sección Main rule configurar los siguientes parámetros:

   • Rule priority: High priority level
   • Collect Period: 3600
   • Min distance: 1000
   • Min angle: 30
   • Min saved records:2
   • Send period: 3600

Hacer click en save.

Detección de ignición

Se pueden configurar el equipo para que detecte la ignición del vehículo

1. Ir a la página AVL Configuration: Services -> GPS -> AVL

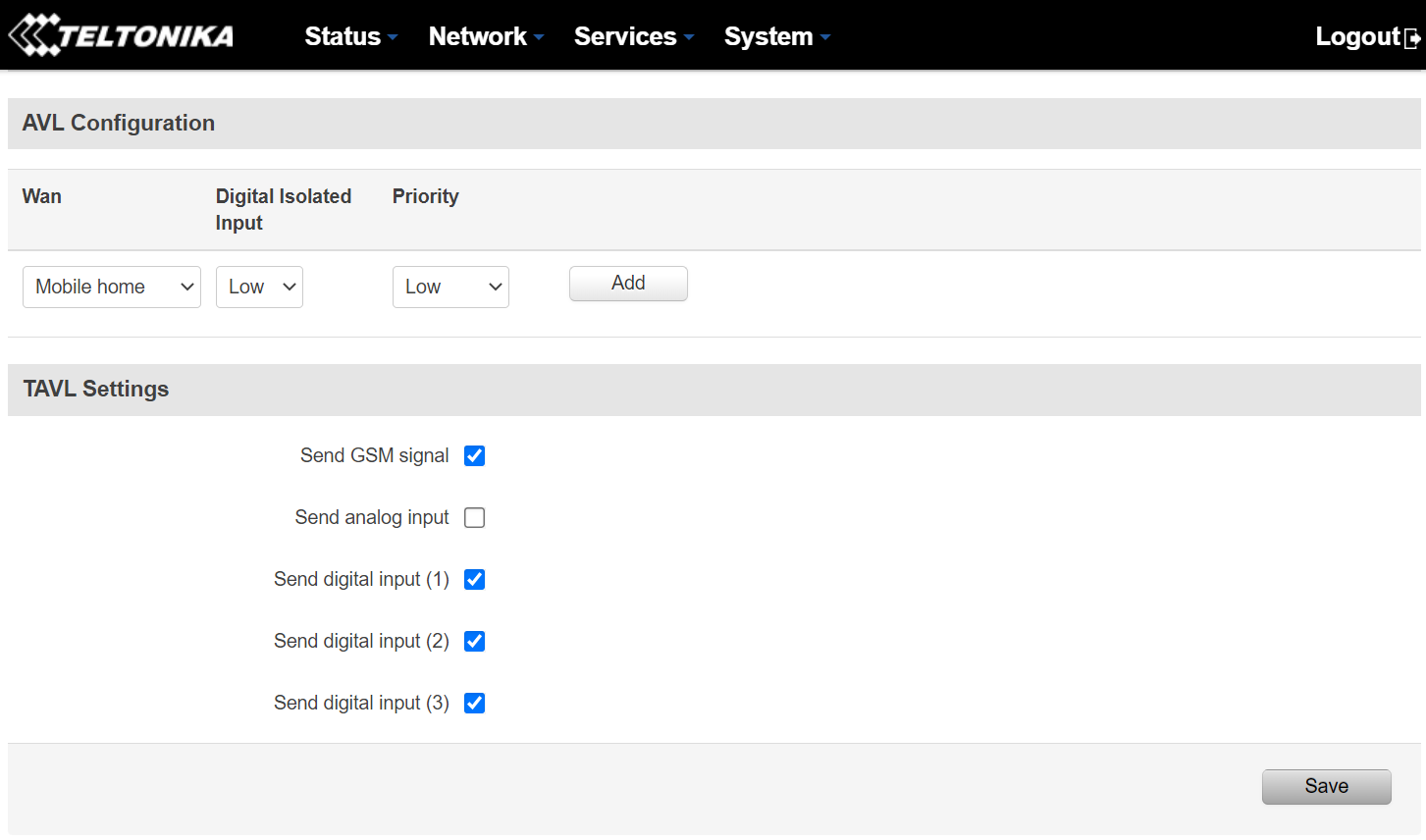

2. En la sección TAVL Settings marcas las opciones como aparece en la imagen y click en save

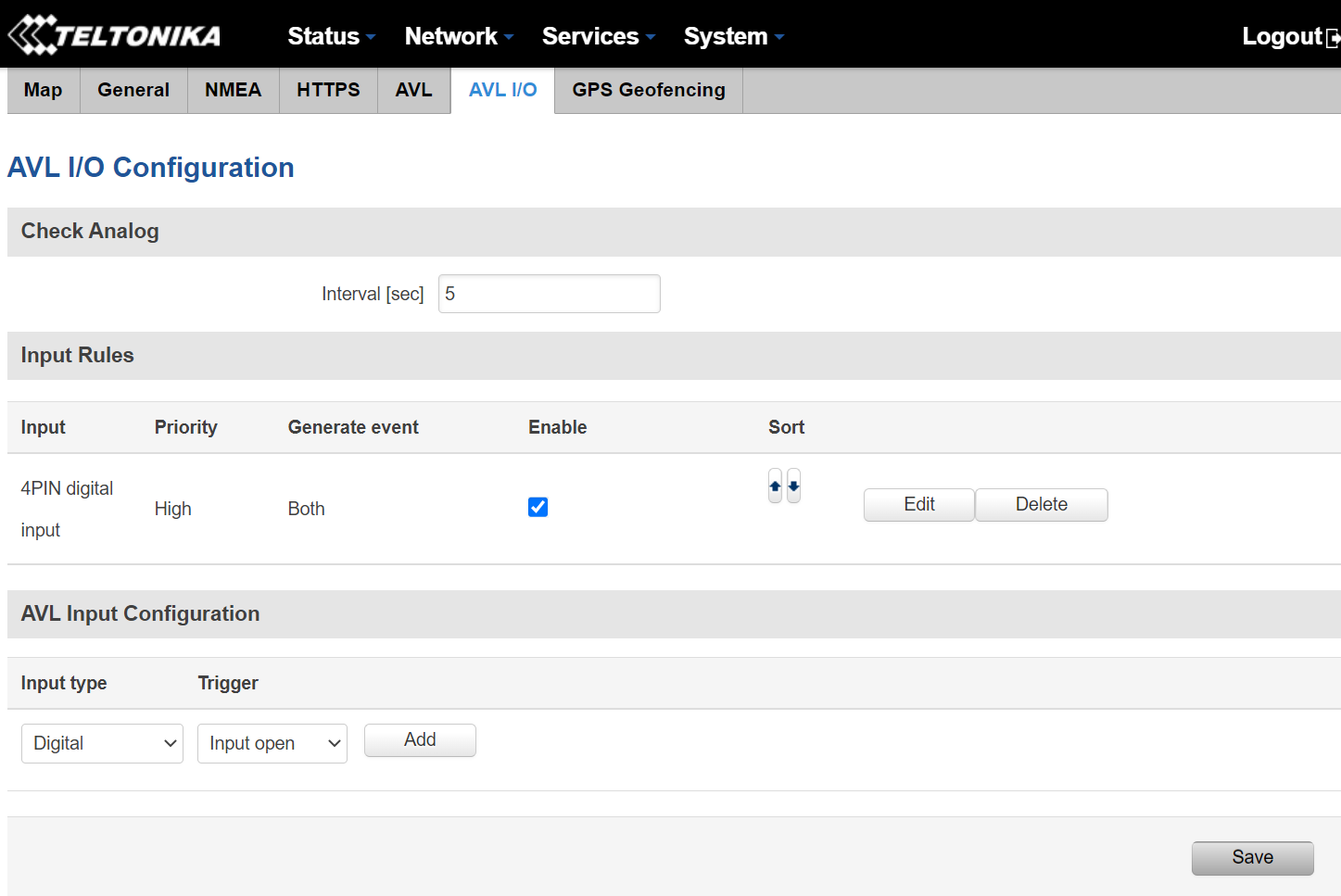

3. Ir a la página AVL I/O Configuration: Services -> GPS -> AVL I/O





4. Agregar la regla seleccionando la entrada digital 4PIN, el trigger como Both y la prioridad como High priority

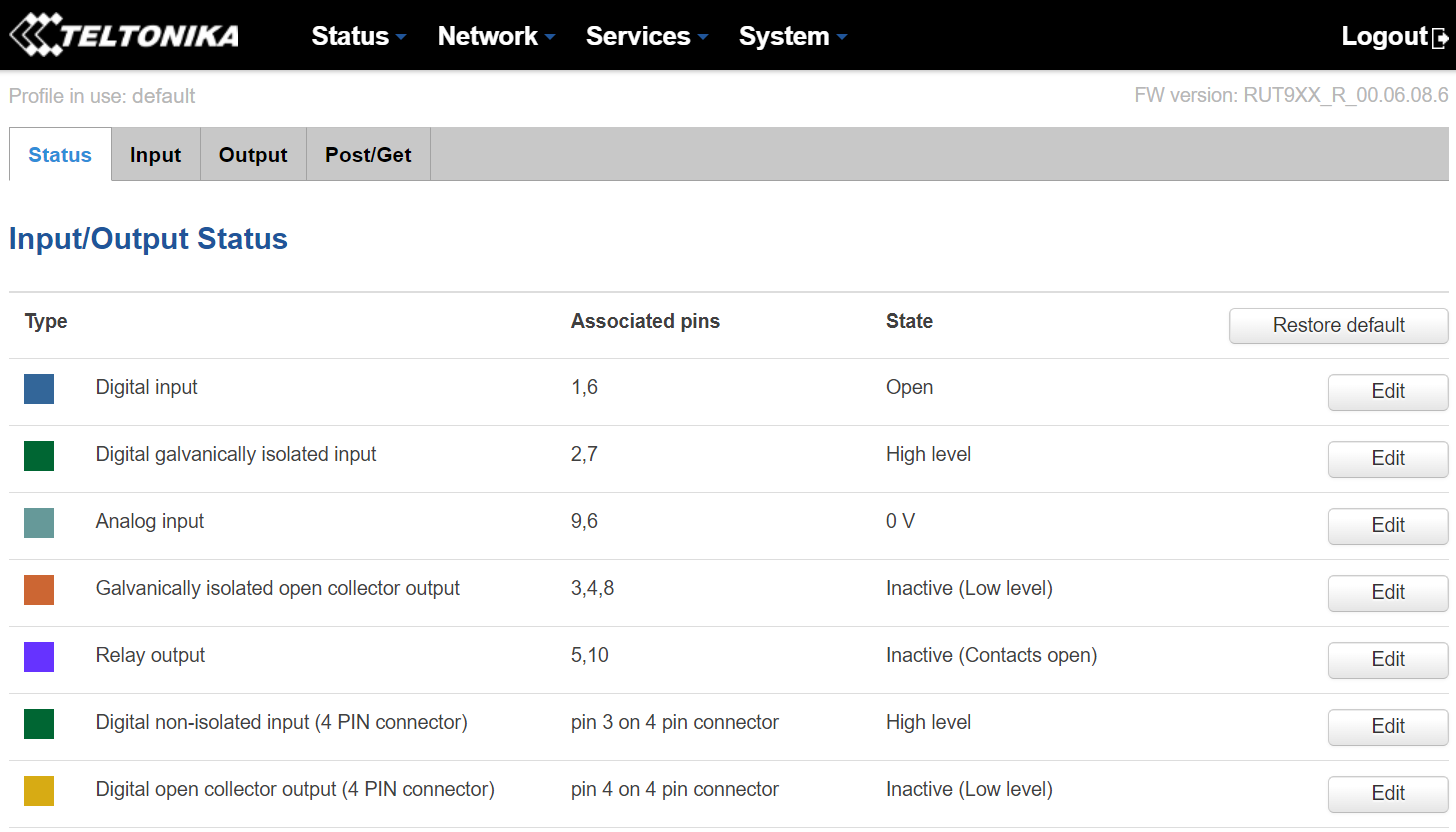

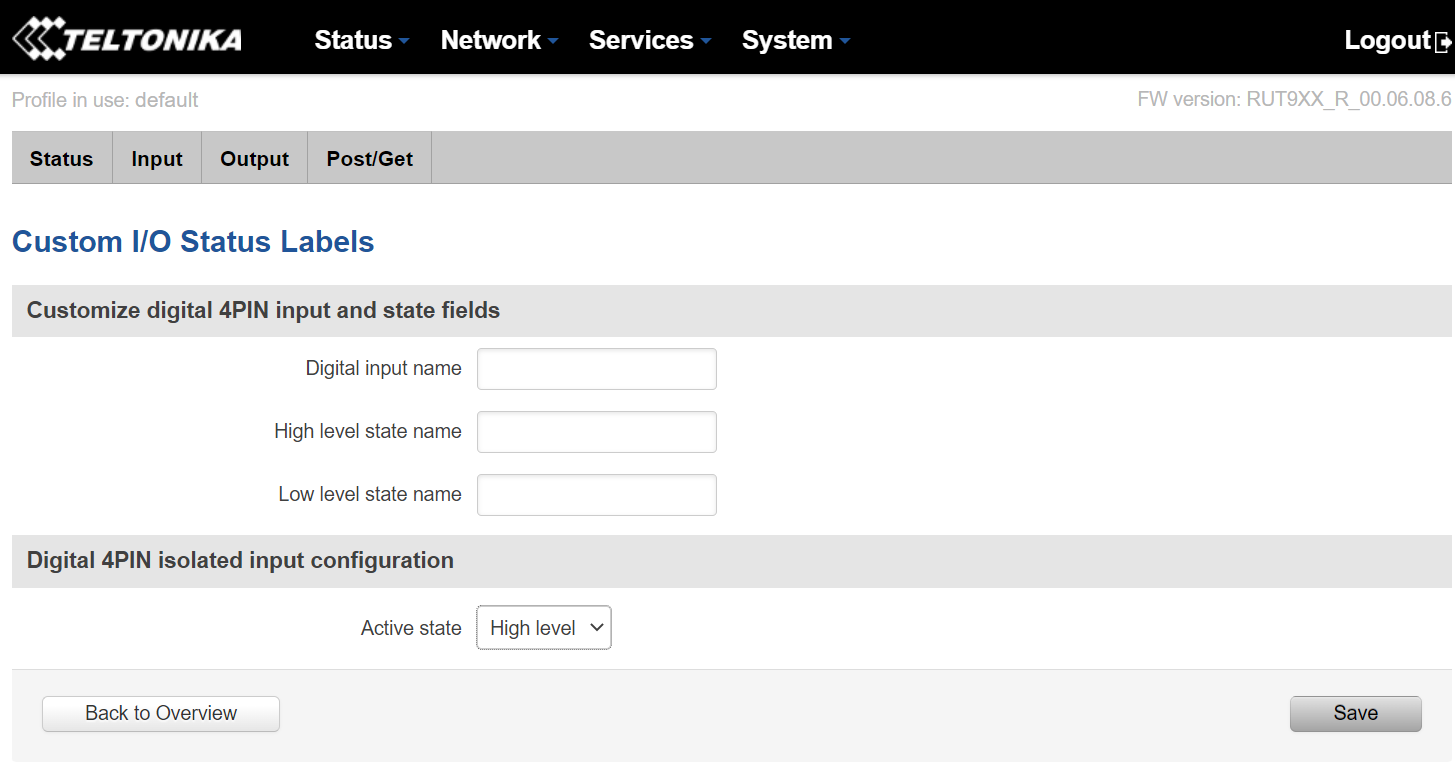

5. Ir a la página Input/Output status: Services -> Input/Output -> Status





6. Hacer click en el botón Edit de la entrada digital no aislada del conector de 4 pines.

7. Colocar como Active state la opción High level y click en save





Botón de pánico

Se puede configurar el equipo para conectar un botón de pánico.

1. Ir a la página AVL Configuration: Services -> GPS -> AVL

2. En la sección TAVL Settings marcas las opciones como aparece en la imagen y click en save

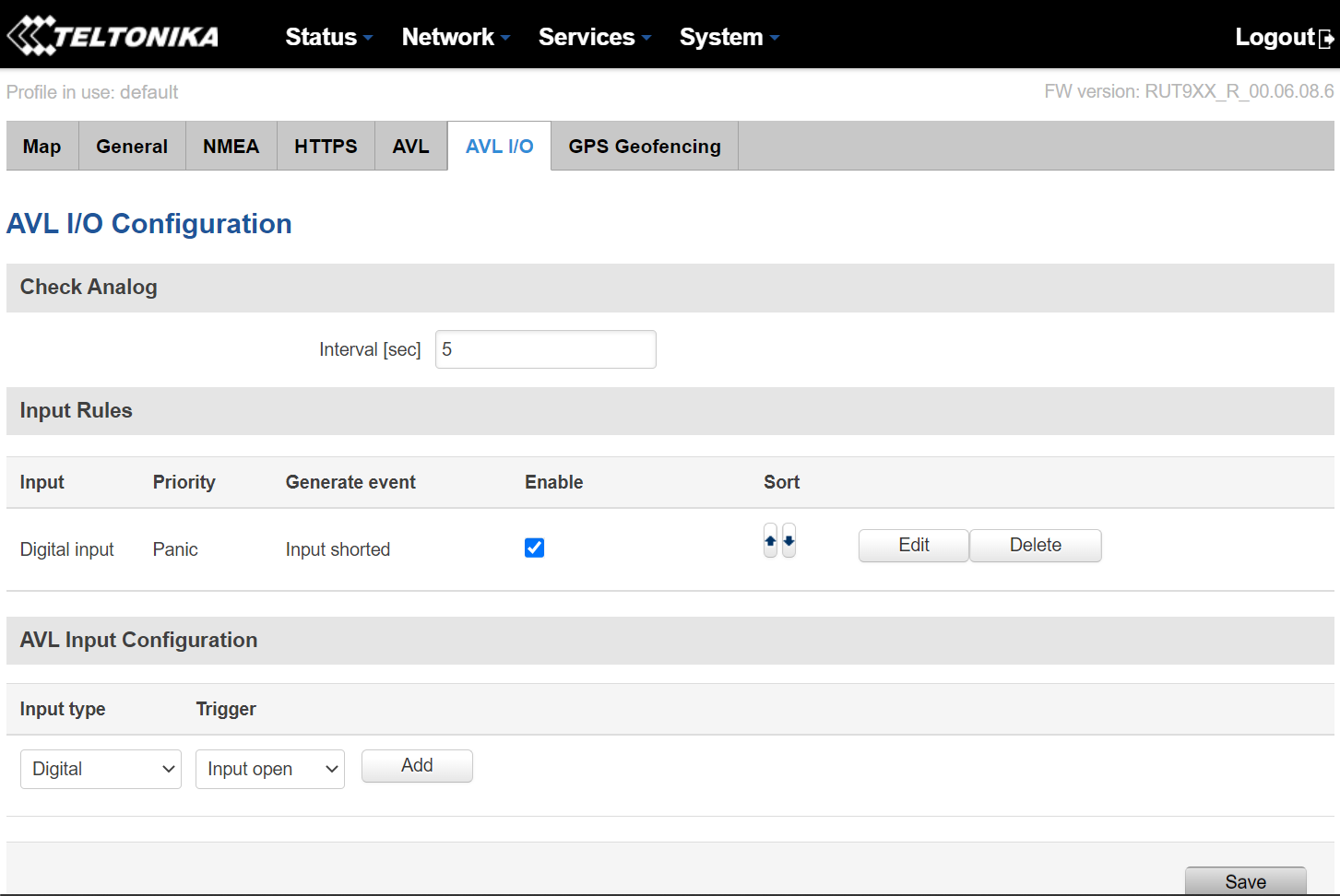

3. Ir a la página AVL I/O Configuration: Services -> GPS -> AVL I/O





4. Agregar la regla seleccionando la entrada digital, el trigger como Input shorted y la prioridad como Panic priority

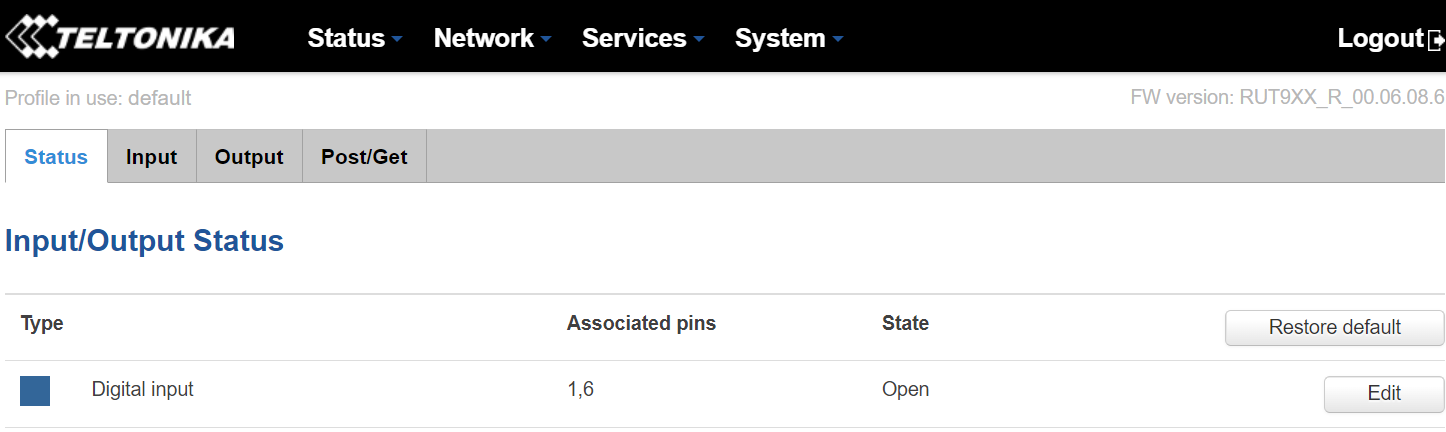

5. Ir a la página Input/Output status: Services -> Input/Output -> Status





6. Hacer click en el botón Edit de la entrada digital no aislada del conector de 4 pines.

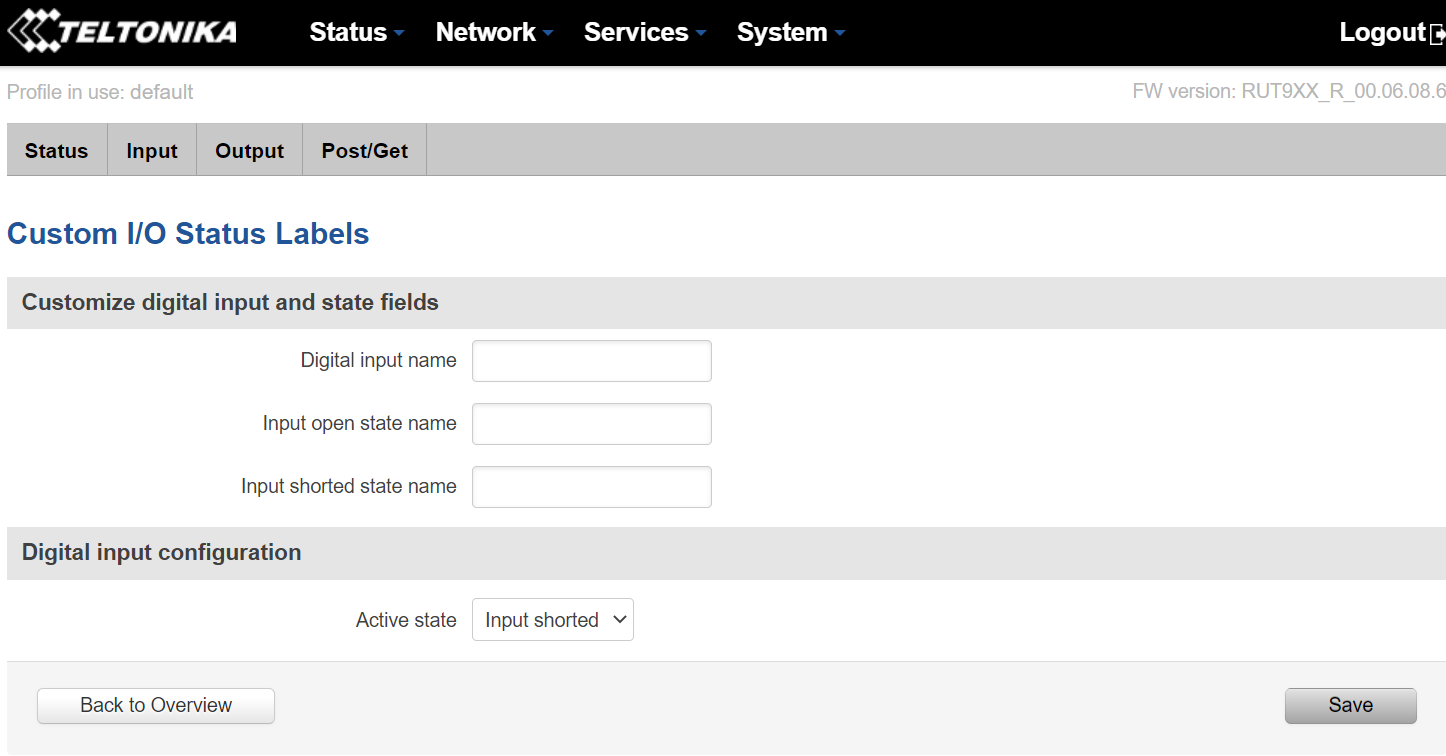

7. Colocar como Active state la opción Input shorted y click en save





WiFi Hotspot

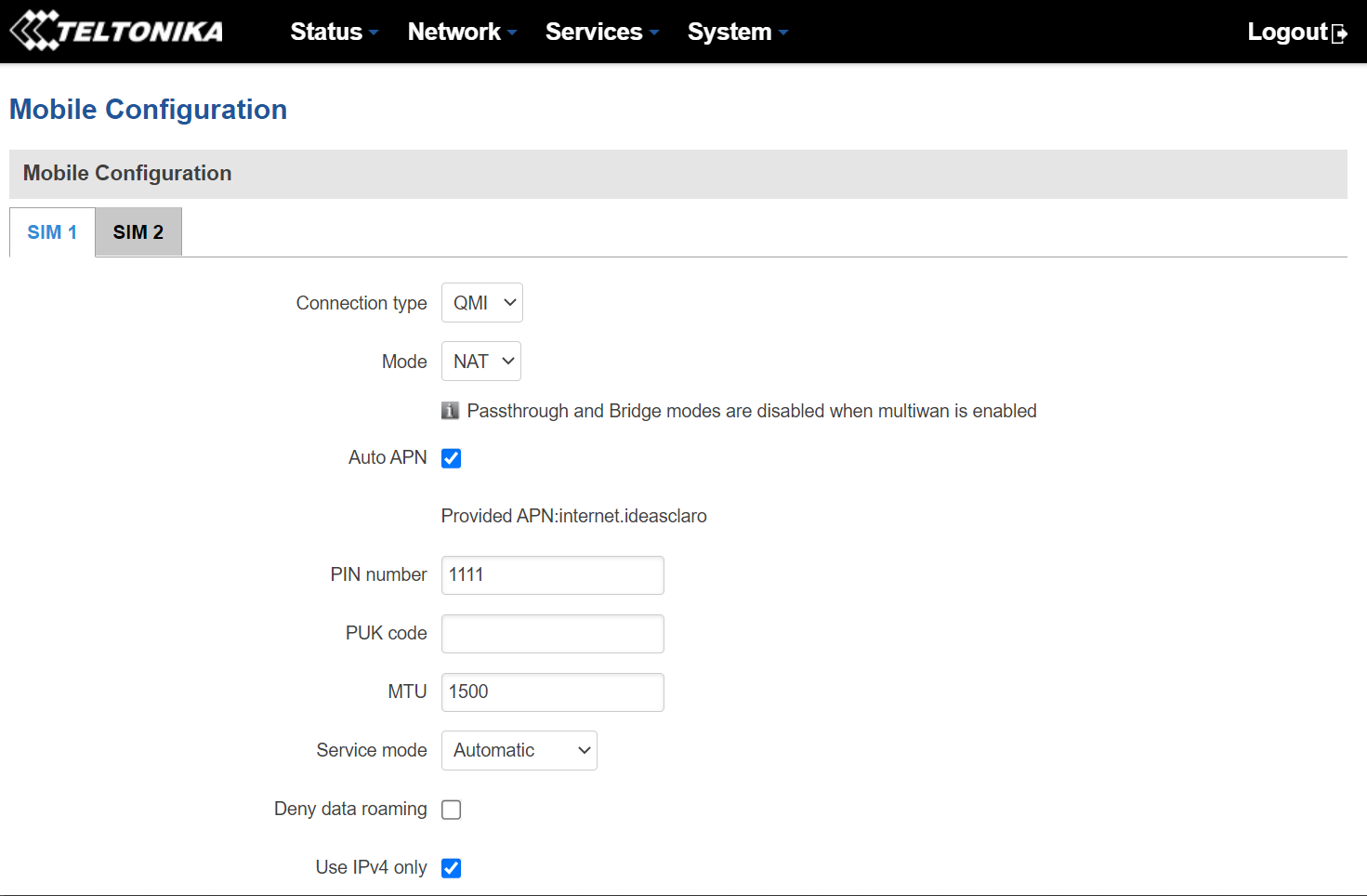

1. Ir a la página Mobile Configuration: Network -> Mobile -> General

2. Configurar como se ve en la imagen, introducir el PIN y PUK correspondiente a la SIM que se esté utilizando.

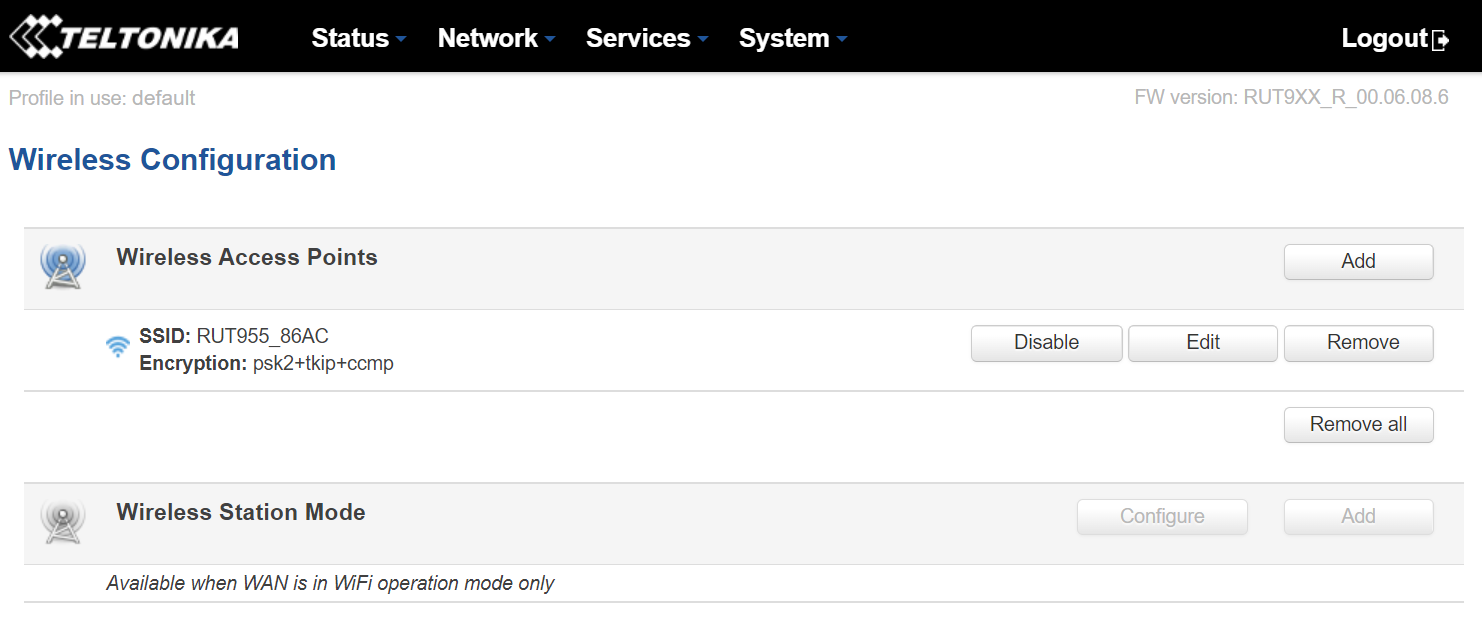

   1. Ir a la página Wireless Configuration: Network -> Wireless



   1. En la sección de Wireless Access Point hacer click en Edit y configurar el nombre del SSID y contraseña.

VPN

Se puede configurar el equipo para que esté conectado en una VPN (servicio tercerizado).

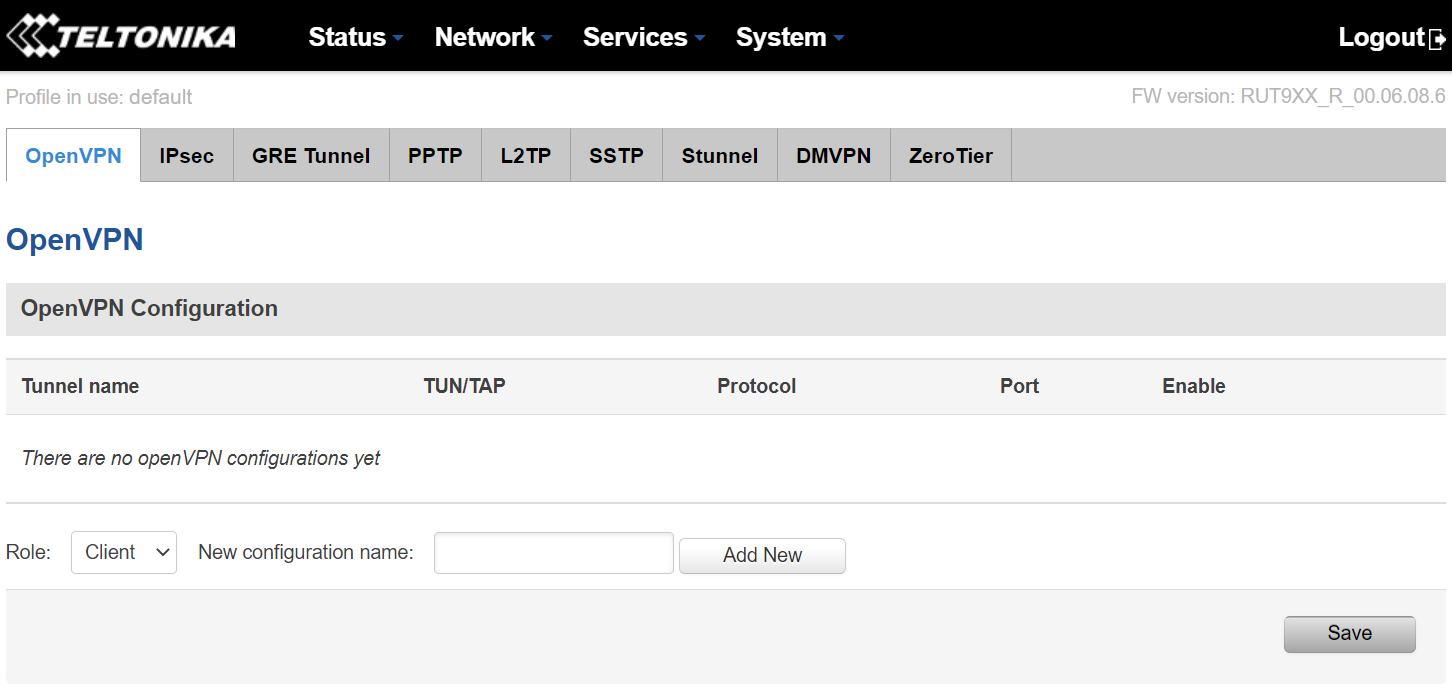

1. Ir a la página VPN Configuration: Services -> VPN





2. Ir a la pestaña del servicio de su preferencia y configurar lo que se solicita.

Instalación

1. Conectar el cable de alimentación al equipo.
2. Conectar el conector de entradas/salidas segun la tabla de pinout de ser necesario.
3. Conectar las antenas GPS, WiFi y GSM.
4. Conectar los cables ethernet en los puertos LAN/WAN.
5. Fijar el equipo con algún adhesivo o mecanismo de sujeción.
6. Conectar el dispositivo al vehículo según la tabla de pinout.

Changelog

Revisión	Fecha	Descripción
1.00	17-03-2022	Inicial
