Suntech - ST310U
Características
- Dimensiones: 5.3 x 6.1 x 2.07 cm
- Tecnología celular: 2G
- Entradas digitales: 1 y 1 Ignición
- Salidas digitales: 1
- Entradas análogas: 0
- Batería: 220 mAh Li-on
- Antenas GPS y GSM internas
- Rango de temperatura: -20°C ~ +60°C
- Certificación IP67
- Configuración: Starconfig
Características adicionales
- Corte de ignición
- Botón de pánico
Pinout
| No. | Color | Nombre | Descripción | |
|---|---|---|---|---|
| 1 | Rojo | VCC | Voltaje de alimentación: 8V - 40V | |
| 2 | Negro | GND | Tierra | |
| 3 | Blanco | IN1 | Entrada digital (Ignición) | |
| 4 | Amarillo | IN2 | Entrada digital (Botón de pánico, se activa con tierra) | |
| 5 | Beige | OUT1 | Salida digital para relé (Tipo open drain) |
Indicadores LED
| Nombre | Color | No. de Parpadeos | Significado | |
|---|---|---|---|---|
| GPS | ⬤ | Rojo | 1 | Señal GPS Normal |
| 2 | Sin Señal GPS | |||
| 4 | Antena GPS Desconectada | |||
| GSM | ⬤ | Azul | 1 | Señal GSM Normal |
| 2 | Error en comunicación con el servidor | |||
| 3 | Baja señal | |||
| 4 | Sin señal GSM | |||
| 5 | Pin de SIM incorrecto | |||
| 7 | Sin SIM |
Configuración
- Insertar la SIM al equipo.
- Conectar su batería interna.
- Conectar el equipo a una fuente de voltaje de 8V a 40V.
-

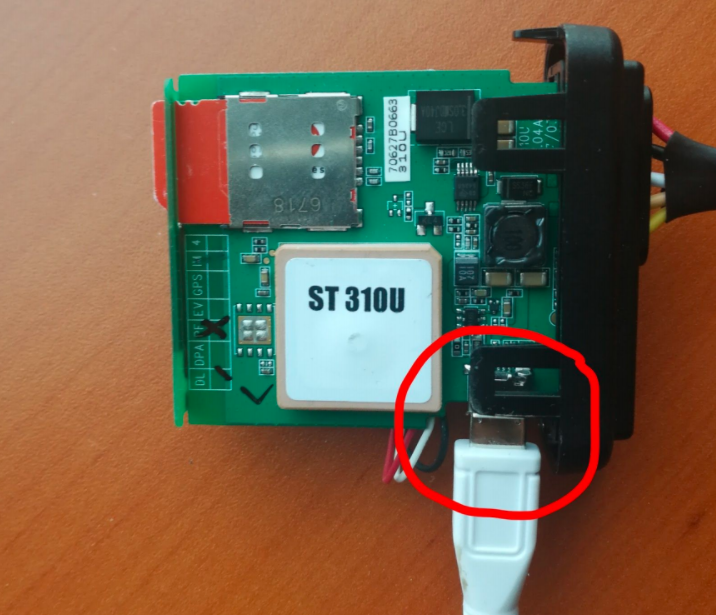

Conectar al puerto serial.
-

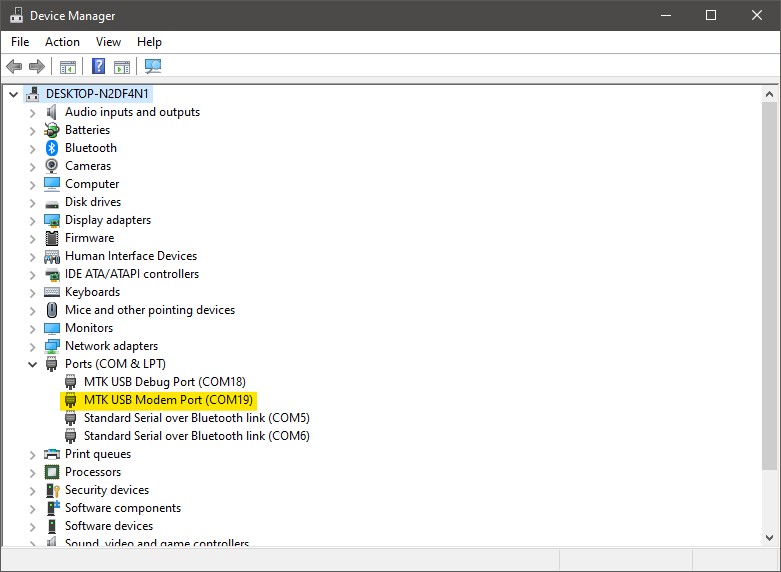

Asegúrese de que su computadora reconozca un puerto serial al conectar el cable de configuración. En Windows 7, 8 y 10 puede verificarlo en Panel de Control -> Hardware y Sonido -> Administrador de Dispositivos. Se debe seleccionar el puerto que aparece como
MTK USB Modem Port
-
Si el dispositivo no es reconocido contacte a su proveedor de equipos GPS.
- Utilice Starconfig para configurar el dispositivo de rastreo.
Importante
Este equipo envía al servidor los últimos 9 dígitos del IMEI sin el número de verificación. Por ejemplo, si en la etiqueta del equipo se muestra 352580-06-590909-3, se debe utilizar 006590909 como IMEI al crear el dispositivo de rastreo en la plataforma.
Instalación
- Colocar el equipo en un lugar donde tenga señal GSM y señal GPS (ver los indicadores LED). No exponga el equipo a luz del sol.
- Fijar el equipo con algún adhesivo o mecanismo de sujeción.
- Conectar el dispositivo al vehículo según la tabla de pinout. Es recomendable soldar los cables al arnés del equipo, ya que este tiene cables muy cortos para instalarlos directamente a la batería del vehículo.
Changelog
| Revisión | Fecha | Descripción |
|---|---|---|
| 1.00 | 24-11-2020 | Inicial |
