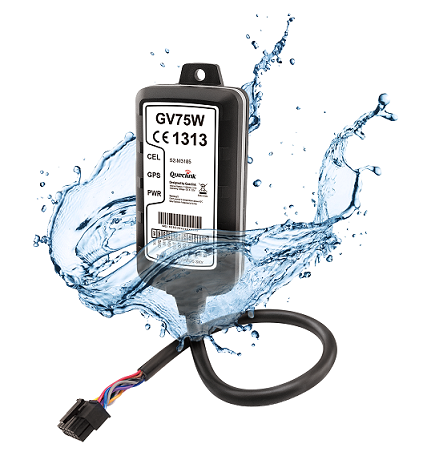

Queclink - GV75W
Características
- Dimensiones: 10.2 x 4.6 x 2.05 cm
- Tecnología celular: 3G
- Protección IP67 (se puede sumergir 1 metro durante media hora)
- Entradas digitales: 2 (tomando en cuenta línea de ignición)
- Salidas digitales: 2
- Batería: 1100mAh, 3.7V
- Antenas GPS: interna
- Rango de temperatura: No exponer por arriba de los 60°C.
- Configuración: Starconfig
- Ideal para motocicletas.
Características adicionales
- Corte de ignición invertido, seguro e inmediato
- Botón de pánico
- Botón de pánico inalámbrico
Pinout
| No. | Color | Nombre | Descripción | |
|---|---|---|---|---|
| 1 | ⬤ | Rojo | VCC | Voltaje de alimentación: 8V - 32V |
| 2 | ⬤ | Negro | GND | Tierra |
| 3 | ⬤ | Amarillo | IN1 | Entrada digital (se activa con tierra) |
| 4 | ⬤ | Blanco | IGN | Ignición |
| 5 | ⬤ | Verde | OUT2 | Salida digital (150mA max) |
| 6 | ⬤ | Azul | OUT1 | Salida digital (150mA max) |
| 7 | ⬤ | Morado | TXD | UART TXD RS232 |
| 8 | ⬤ | Gris | RXD | UART RXD RS232 |
| 9 | ⬤ | Anaranjado | USB_VBUS | Alimentación USB |
| 10 | ⬤ | Café | USB_DM | Entrada USB negativa |
| 11 | ⬤ | Rosado | USD_DP | Entrada USB positiva |

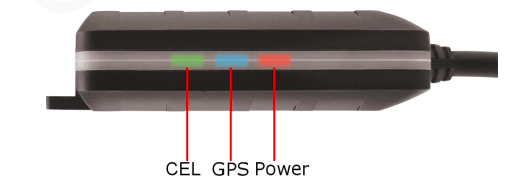

Indicadores LED
| Nombre | Color | Estado | Descripción | |
|---|---|---|---|---|
| CEL | ⬤ | Verde | Parpadeo rápido | Buscando señal GSM |
| Parpadeo lento | Con señal GSM | |||
| Encendido | SIM necesita PIN | |||
| GPS | ⬤ | Azul | Apagado | GPS apagado |
| Parpadeo lento | Error en GPS | |||
| Parpadeo rápido | Buscando señal GPS | |||
| Encendido | Con señal GPS | |||
| PWR | ⬤ | Rojo | Apagado | Dispositivo apagado |
| Parpadeo lento | Sin alimentación principal y con batería baja | |||
| Parpadeo rápido | Con alimentación principal y batería cargando | |||
| Encendido | Con alimentación principal y batería cargada |
Configuración
- Insertar SIM al equipo.
- Conectar el equipo a una fuente de 8V-32V.

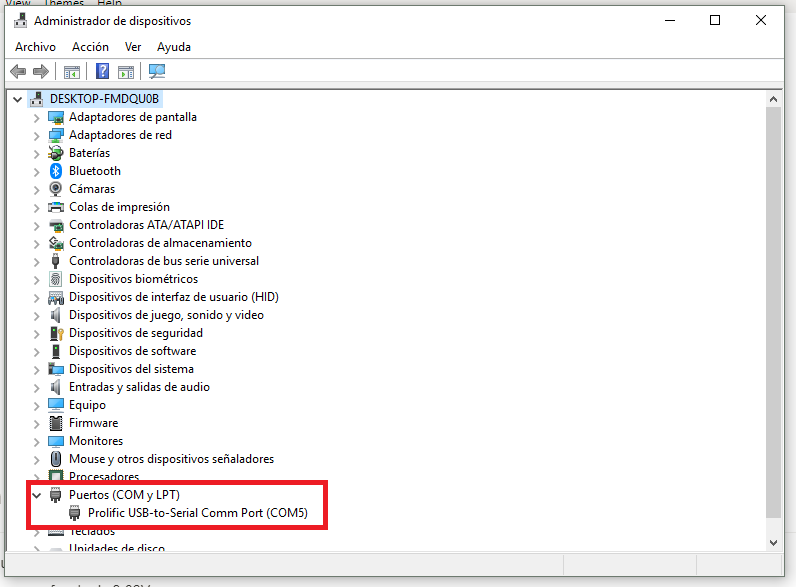

- Asegúrese de que su computadora reconozca un puerto serial al conectar el cable de configuración. En Windows 7, 8 y 10 puede verificarlo en Panel de Control -> Hardware y Sonido -> Administrador de Dispositivos.
- Si el dispositivo no es reconocido contacte a su proveedor de equipos GPS.
- Utilice Starconfig para configurar el dispositivo de rastreo.
Funciones opcionales
Estos comandos pueden ser enviados vía Comando Avanzado o vía serial por medio de Starconfig.
Ahorro de energía:
Desactiva el reporte de posición por tiempo fijo cuando la ignición está apagada y desactiva la alarma de velocidad excesiva. Esto con el propósito de ahorrar batería.
AT+GTCFG=gv75w,gv75w,GV75W,0,0,,,7F,1,0,602F,,1,0,300,00,1,0,0,0,0,0,FFFF$
Instalación

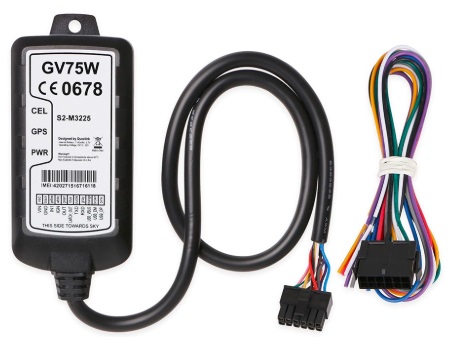

- Unir al conector del equipo el cable de extensión de 12 pines.

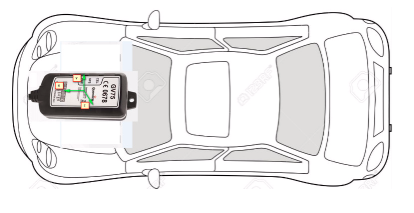

- Asegurarse que el equipo esté con el lado de la etiqueta apuntando hacia el cielo y orientado como muestra la imagen.
- Colocar el equipo en un lugar donde tenga señal GSM y señal GPS. No exponga el equipo a luz del sol.
- Fijar el equipo con un tornillo en el agujero que posee en la parte superior.
- Conectar el dispositivo al vehículo según la tabla de pinout.
Changelog
| Revisión | Fecha | Descripción |
|---|---|---|
| 1.00 | 24-04-2019 | Inicial |
