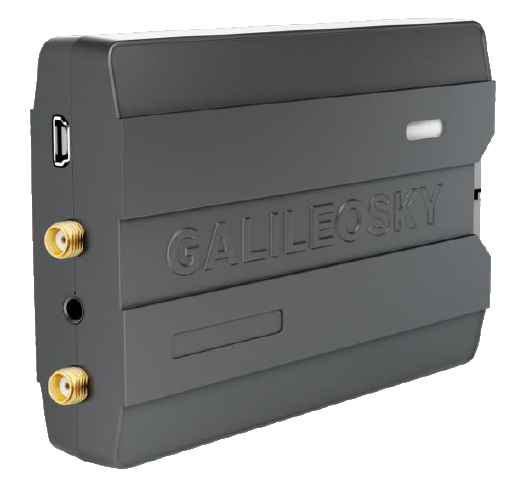

Galileosky - 7x

Caracteristicas

  • Dimensiones: 97 x 68 x 22 mm
  • Tecnología celular: 3G
  • Batería: 560 mA
  • Antena GPS: externa
  • Antena GSM: externa
  • Rango de temperatura: -40°C ~ 85°C

Caracteristicas adicionales

Indicadores LED

Color Estado Descripción
Rojo Apagado Fuente de poder desconectada
Parpadeando Fuente de poder conectada
Verde Parpadeo 3 veces Módulo GPS iniciando
Parpadeo 2 veces Módulo GPS adquiriendo señal
Parpadeo 1 vez Módulo GPS conectado
Azul Parpadeo 4 veces Módulo GSM encedido
Parpadeo 3 veces Módulo GSM iniciando
Parpadeo 2 veces Módulo GSM con señal
Parpadeo 1 vez Servidor conectado

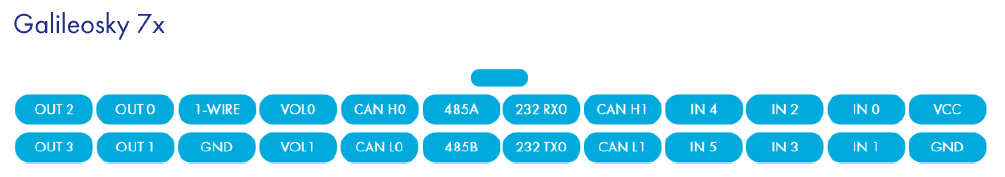

Pinout

El arnés de este dispositivo viene armado únicamente con los cables de alimentación. Se incluyen 10 cables por aparte, para usarse con las demás entradas y salidas. Para armar el arnés se debe introducir el cable del lado del pin, en el agujero del arnés por la parte de atrás.

Se recomiendan los siguientes colores para las siguientes entrdas:

Color Pin Descripción
Anaranjado IN0 Línea de ignición
Blanco IN1 Entrada 1, trigger negativo)
Azul OUT1 Salida 1, colector abierto
Cafe 1-wire Linea para accesorios 1-wire

Configuración

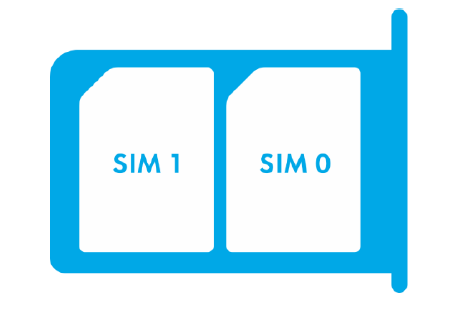

  1. Sacar la bandeja de las tarjetas SIM con una aguja y colocar la SIM principal en el slot 0.

  2. Meter la bandeja en el equipo.

  3. Conectar el equipo a una fuente de 12-24V
  4. Conectar las antenas al equipo.
  5. Conectar el cable USB y enviar el script estándar por medio de Starconfig
  6. Enviar el archivo standardScript.gss para que el equipo detecte de forma correcta la ignición. Ver las aplicaciones.

Aplicaciones

Algoritmos Easy Logic

El equipo tiene la función Easy logic, en la cual se pueden realizar distintos algoritmos para lograr funciones personalizadas. Mediante estos algoritmos se pueden controlar salidas, monitorear entradas, comandos especiales, entre otras cosas.

Envío de un algoritmo Easy Logic via OTA

  1. Enviar por comando avanzado

    REMOTECONFIG 1

  2. Descargar e instalar el configurador de galileosky. Si ya lo tiene instalado ir al siguiente paso.

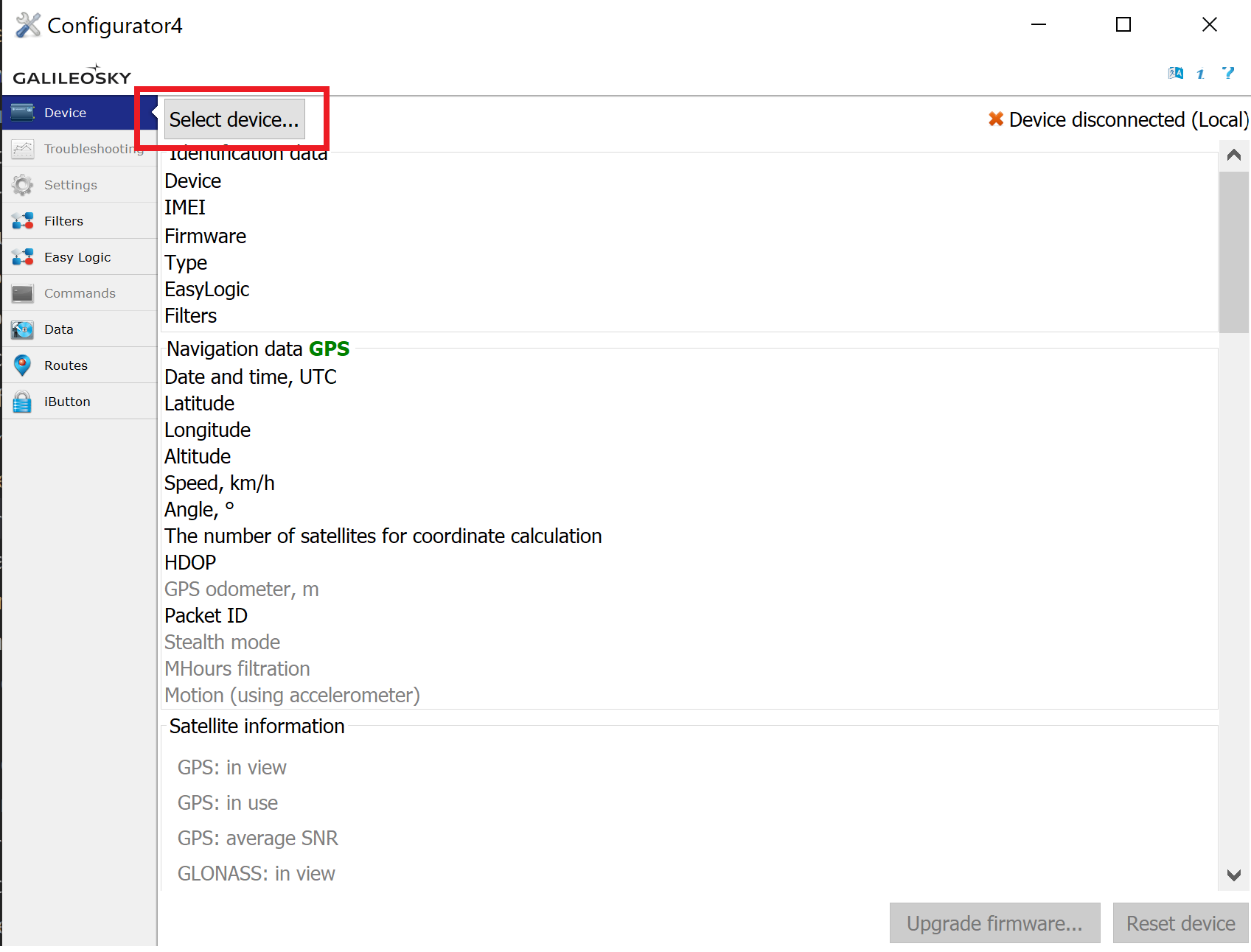

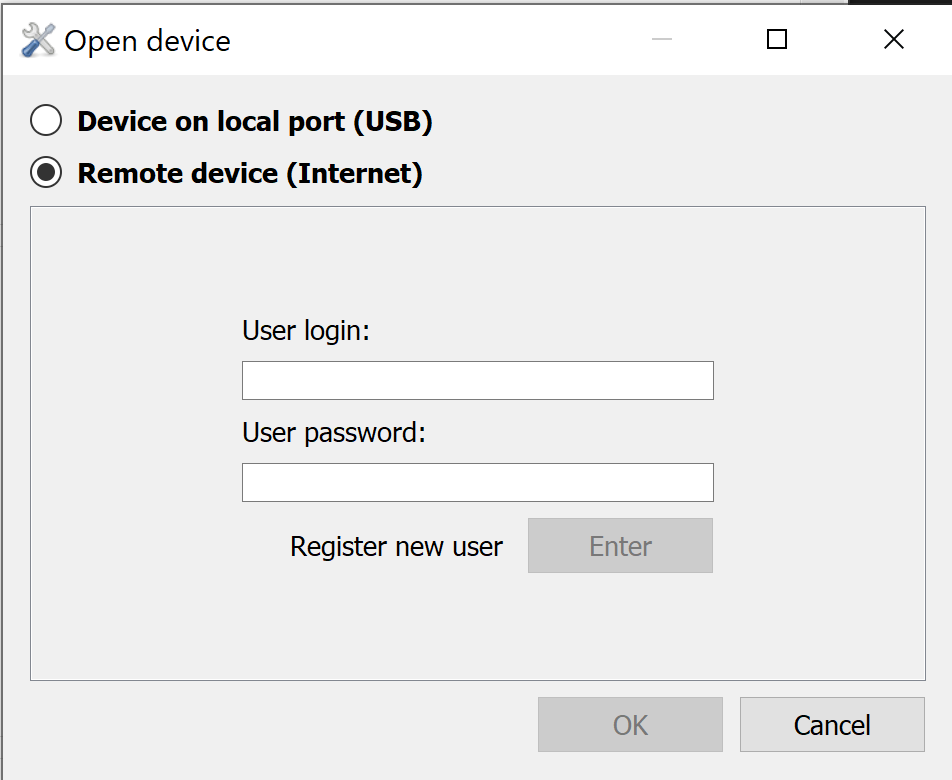

  3. Abrir el configurador la pestaña Device y seleccionar la opción Select device....

  4. Iniciar sesión, si no cuenta con credenciales contacte a su proveedor de GPS.

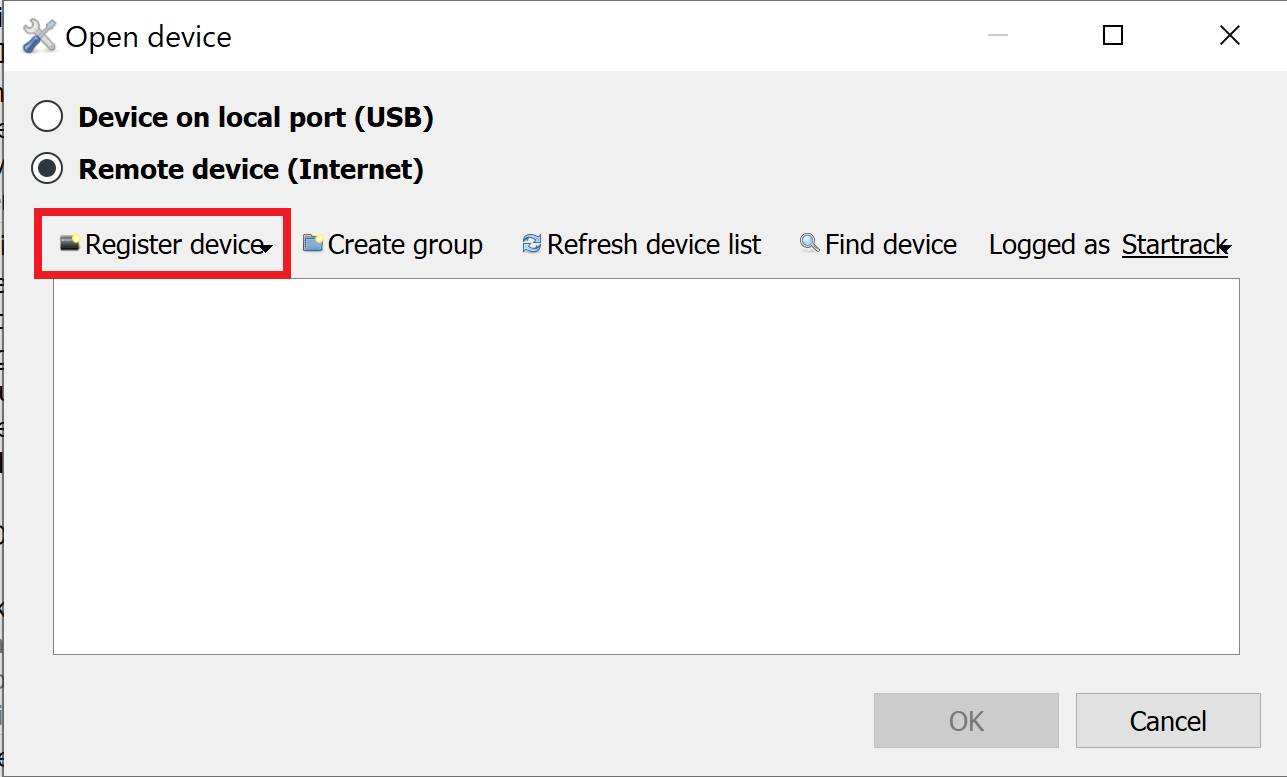

  5. Seleccionar la opción Register Device para registrar un nuevo dispositivo.

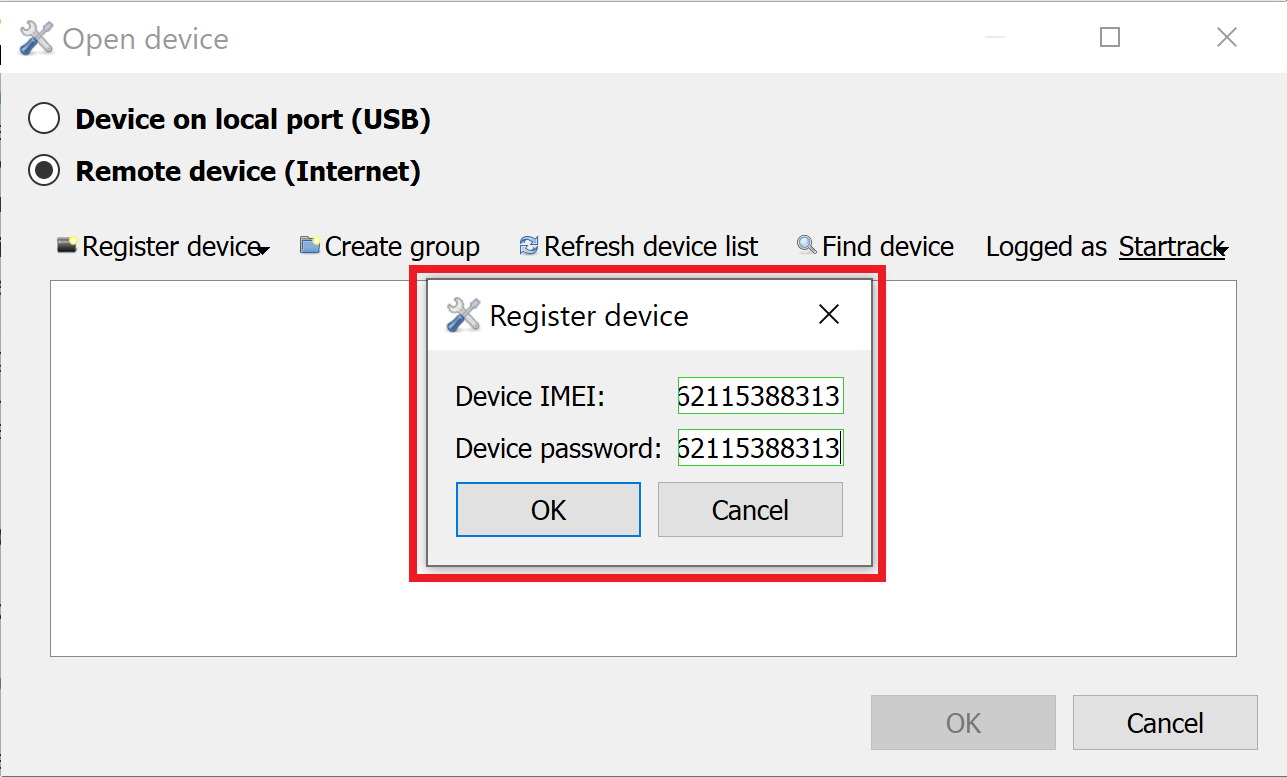

  6. Para registrar un nuevo dispositivo coloque el IMEI en el campo Device IMEI y Device Password. Luego de registrar el nuevo dispositivo se pedirá cambiar la contraseña para el dispositivo, coloque una contraseña segura. Se puede dejar el IMEI como contraseña.

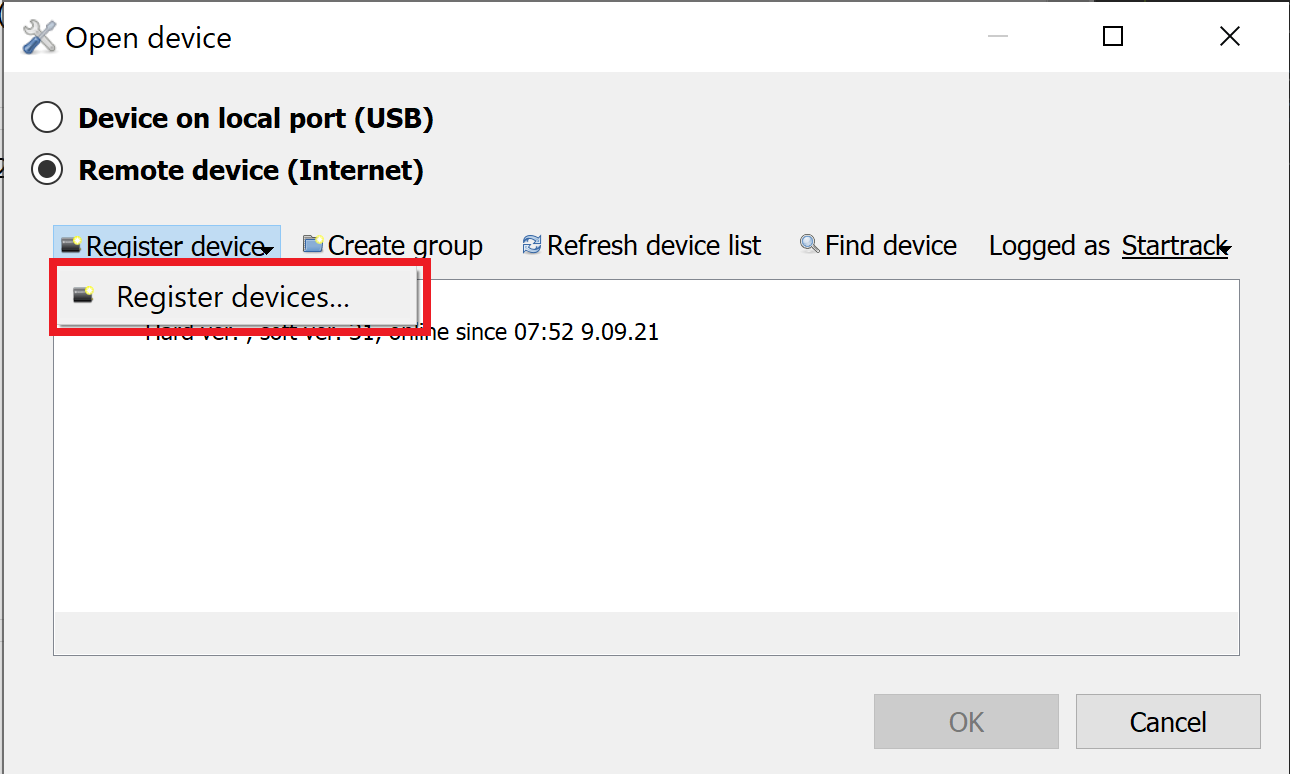

  7. En la ventana deberá aparecer el dispositivo agregado. Si desea agregar multiples dispositivos a la vez puede dejar presionada la opción Register device y luego seleccionar la opción que se desplegará Register Devices

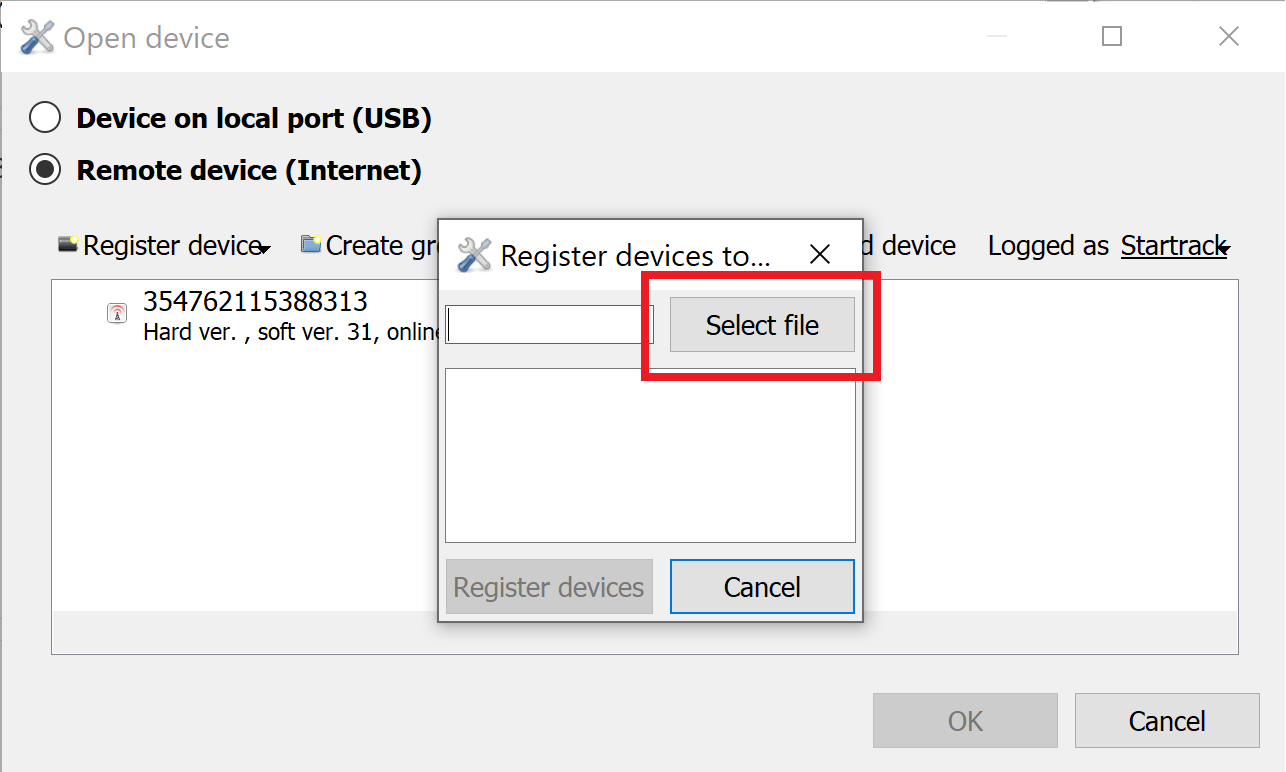

  8. Despues presionar en la opción Select File para seleccionar el archivo con los dispositivos a registrar.

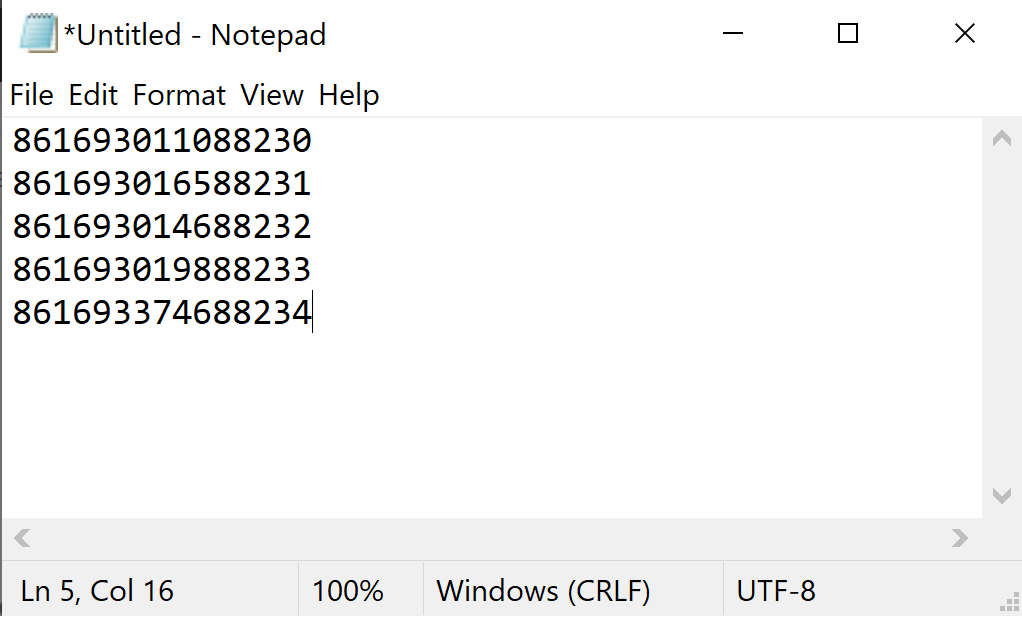

  9. El archivo tiene que estar en formato de texto (.txt) y debe tener el siguiente formato. Si el dispositivo tiene una contraseña diferente al IMEI entonces no se puede registrar por medio del archivo.

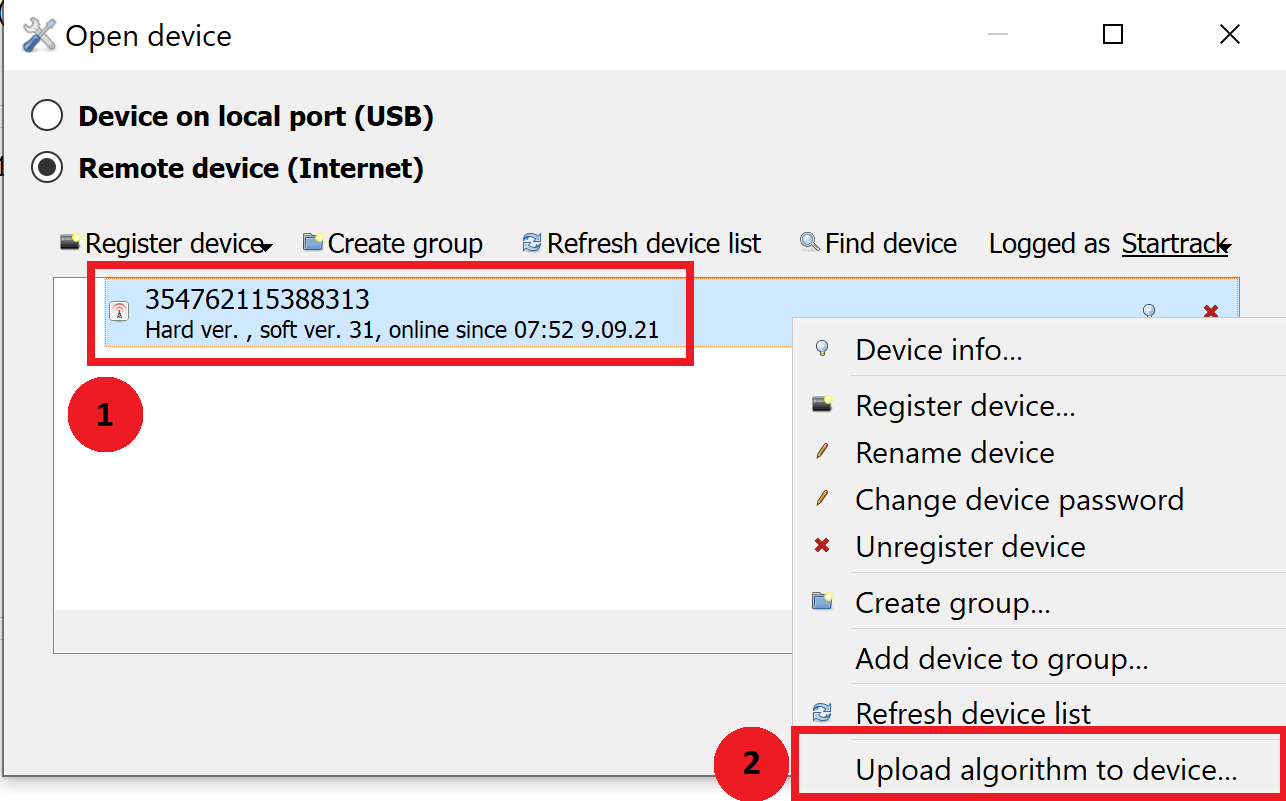

  10. Despues de agregar su dispositivo hacer click derecho sobre el dispositivo y seleccionar la opción upload algorithm to device

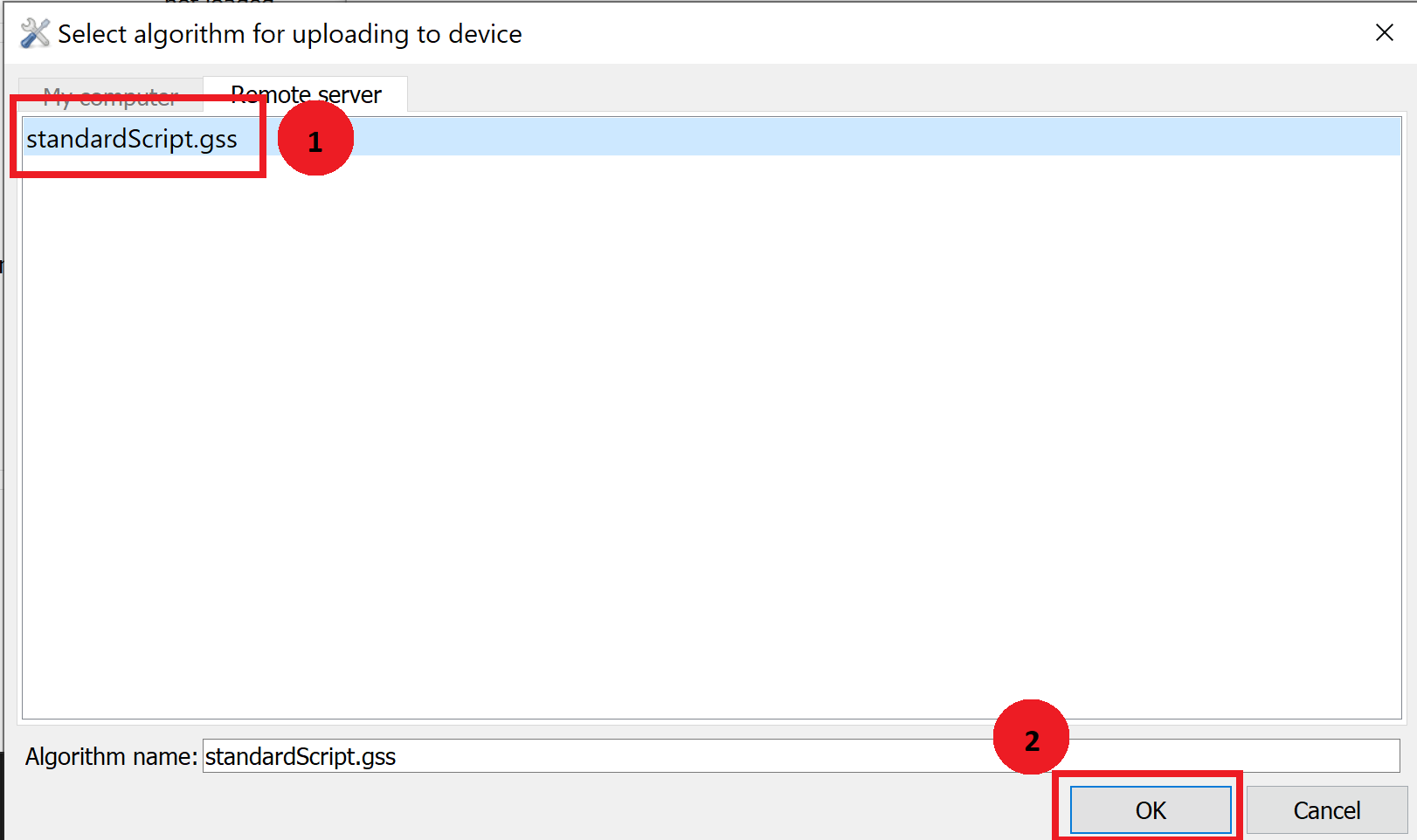

  11. Seleccionar el archivo a enviar y presionar OK.

  12. Por último enviar por comando avanzado

    REMOTECONFIG 0

Instalación

  1. Conectar al equipo el cable de alimentación.
  2. Conectar la antena GPS y GSM al equipo.
  3. Colocar el equipo en un lugar donde no se exponga a luz del sol.
  4. Fijar las antenas en un lugar donde tenga señal.
  5. Fijar el equipo con algún adhesivo o mecanismo de sujeción.
  6. Conectar el dispositivo al vehículo según la tabla de pinout.

Changelog

Revisión Fecha Descripción
1.00 02-09-2021 Inicial
1.10 18-10-2021 Características adicionales
