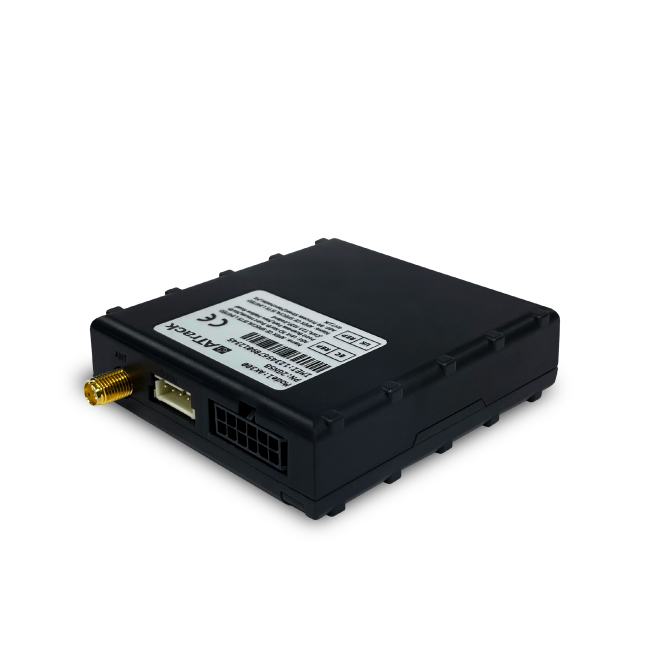

Atrack AK300-LT

Características

• Dimensiones: 70 mm x 75 mm x 21.5 mm
• Tecnología celular: 4G LTE
• Entradas digitales: 3 (tomando en cuenta línea de ignición)
• Salidas digitales: 2
• Entradas analógicas: 2
• Batería: 500mAh, 3.7V
• Antena GPS: externa
• Antena GSM: interna
• Rango de temperatura: No exponer por arriba de los 85°C.
• Bluetooth Low Energy v5.1
• Configuración: Starconfig

Características adicionales

• Corte de ignición invertido, seguro e inmediato
• Botón de pánico
• Botón de pánico inalámbrico
• iButton
• Lectura por ADC
• Interfaz 1-Wire
• Monitor de Fatiga
• Sensor de temperatura bluetooth ELA
• Sensor de humedad y temperatura bluetooth ELA

Pinout

No.	Color		Nombre	Descripción
1	⬤	Celeste	IN1	Entrada digital configurable
2	⬤	Morado	IN2/A2	Entrada digital configurable / Entrada análoga 0V - 40V
3	⬤	Naranja	1W	Interfaz 1-Wire
4	⬤	Amarillo	ACC	Ignición
5	⬤	Café	IN3	Entrada digital configurable
6	⬤	Verde	O1	Salida digital de colector abierto (300mA max)
7	⬤	Gris	O2	Salida digital de colector abierto (300mA max)
8	⬤	Blanco	A1	Entrada analógica 0V - 40V
9	⬤	Negro	GND	Tierra
10	⬤	Rojo	PWR1	Voltaje de alimentación: 9V - 32V

Indicadores LED

Nombre	Color		Estado	Descripción
PWR	⬤	Verde	Encendido	Operando con normalidad
			Parpadeo lento	En modo sleep
			Parpadeo rápido	Módulo GPS apagado, sin alimentación externa
GPS	⬤	Azul	Parpadeo rápido	Buscando señal GPS
			Encendido	Con señal GPS
WWAN	⬤	Rojo	Apagado	Módulo WWAN apagado
			Parpadeo rápido	Buscando señal WWAN
			Parpadeo lento	Conectado a red WWAN
			Encendido	Conectado a servidor asignado
			Parpadeo constante	Código pin de SIM incorrecto

Configuración

1. Insertar SIM al equipo.
2. Conectar el equipo a una fuente de 9V-32V.
3. Conectar al equipo la antena GPS.
4. Conectar el cable de configuración en la parte de atrás del equipo.
5. Si el dispositivo no es reconocido contacte a su proveedor de equipos GPS.
6. Utilice Starconfig para configurar el dispositivo de rastreo.

Aplicaciones

Bluetooth

1. Sensores ELA
2. Botón de pánico Bluetooth

Instalación

1. Conectar al equipo el cable de alimentación.
2. Conectar la antena GPS al equipo.
3. Colocar el equipo en un lugar donde tenga señal GPS. No exponga el equipo a luz del sol.
4. Fijar el equipo con algún adhesivo o mecanismo de sujeción.
5. Conectar el dispositivo al vehículo según la tabla de pinout.

Changelog

Revisión	Fecha	Descripción
1.00	30-06-2022	Inicial
