Botón de Pánico Inalámbrico

Es un accesorio que puede utilizar cualquier equipo de rastreo en una de sus entradas negativas.

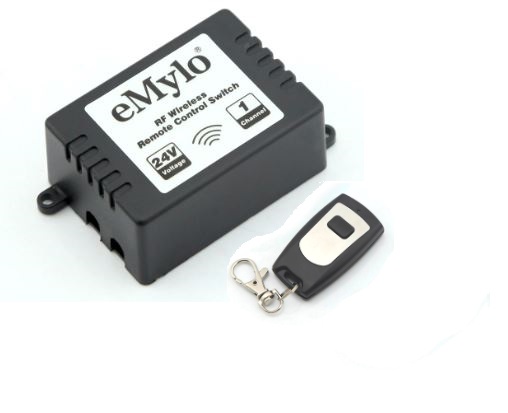

El accesorio cuenta con 2 dispositivos: un control remoto que incluye un botón, y un dispositivo que va conectado al equipo de rastreo y que sirve como receptor. La conexión entre los 2 dispositivos ocurre cuando en el control remoto se presiona el botón y el receptor activa su salida como si fuera un botón, esto en el equipo de rastreo es interpretado como "botón de pánico".

Pinout

No.	Color		Nombre	Descripción
1		Negro	GND	Tierra
2		Rojo	VCC	Voltaje de alimentación: 12/24V
3		Verde	OUT	Salida digital

Instalación

1. Configurar el equipo de rastreo por medio de Starconfig.

2. Conectar OUT a una entrada digital con trigger negativo del equipo de rastreo. GND y VCC conectarlos a tierra y voltaje del equipo respectivamente.

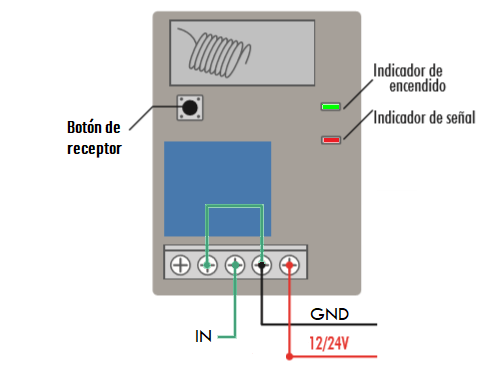

3. Conectar el receptor a una fuente de alimentación (12/24V) como se muestra en la imagen. El indicador LED verde se ilumina al conectarlo.

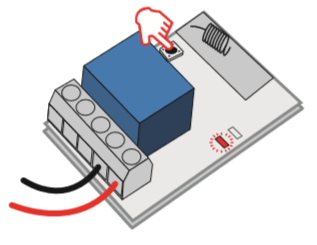

4. Reinicie la configuración del receptor presionando el botón del receptor durante 5 segundos o hasta que el indicador LED rojo se ilumine. Cuando se apague el indicador rojo, suelte el botón.



5. Presionar el botón del receptor hasta que el indicador LED rojo se encienda, luego se encenderá el verde y luego el rojo una vez, en ese momento se debe de soltar el botón.

6. Para vincular el control con el receptor,presionar el botón del receptor hasta que el indicador LED rojo se encienda. Luego presionar el botón de control hasta que el indicador LED rojo en el receptor parpadee una vez y se apague.



7. Comprobar que al presionar el botón del control remoto se escucha un "click" en el receptor que indica que se detectó la señal.
